אלכסון קוונטי מבוסס דגימה מאוגדת של המילטוניאן גרעיני

הערכת שימוש: 2.5 דקות על מעבד Heron (הערה: זוהי הערכה בלבד. זמן הריצה שלכם עשוי להשתנות.)

מחפשים את גרסת ה-Fortran?

המחברת הזו מציגה את המימוש ב-Python. המימוש ב-Fortran נמצא ב תיקיית הליווי של Fortran במאגר התיעוד הזה. גרסת ה-Python מוסיפה שלב של שחזור תצורה עצמי-עקבי (self-consistent configuration recovery), שאותו מנוע ה-Fortran אינו מבצע.

תוצרי למידה

• למדו כיצד המילטוניאן של מודל-קליפה גרעיני, המתועד בבסיס מצומד-$J$ של אורביטלים, הופך להמילטוניאן qubit בסכמת-$m$, שבה כל qubit הוא מצב חד-חלקיקי אחד.

• בנו אנזץ עירור קבוע, לא-וריאציוני, שזוויותיו נגזרות מתורת ההפרעות מסדר שני, כך שאין לולאת אופטימיזציה קלאסית.

• השוו בין עירורי qubit ועירורים פרמיוניים ומדדו כיצד הבחירה משפיעה על עומק שני ה-qubits של האנסמבל.

• הריצו שחזור תצורה עצמי-עקבי עם qiskit-addon-sqd כאשר הגדלים המשומרים הם מספרי נוקלאונים, $M_J$, וזוגיות במקום מספרי אלקטרונים וספין.

• החילו זרימת עבודה אחת מבעיה בת 24-qubit שניתן לבדוק במדויק ועד בעיה בת 40-qubit עם כמעט שני מיליון מצבי בסיס, מעבר ליכולת האלכסון המדויק של המדריך הזה.

דרישות קדם

לפני שתתחילו, עברו על הנושאים הבאים:

• אלכסון קוונטי מבוסס דגימה וה-מסמך העזר של ה-API של תוסף SQD.

• אלכסון קוונטי מבוסס דגימה של המילטוניאן כימי, המקבילה של המדריך הזה בתחום המבנה האלקטרוני.

• תרגום (Transpile) כנגד יעד Backend ומבוא לפרימיטיבים.

• כימות שני ומיפוי ג'ורדן-ויגנר.

רקע

מודל-הקליפה הגרעיני מתייחס לגרעין כאל כמה נוקלאונים ולנטיים הנעים בקבוצה קטנה של אורביטלים חד-חלקיקיים מעל ליבה אינרטית, המקיימים אינטראקציה דרך כוח דו-גופי אמפירי המותאם לספקטרים נמדדים. הוא נמצא בשימוש נרחב במבנה גרעיני באנרגיה נמוכה. עלותו החישובית היא קומבינטורית: הבסיס הוא כל דרך לחלק את הפרוטונים והנייטרונים הולנטיים בין המצבים הזמינים, וצמיחה זו מגבילה את מרחבי המודל הנגישים לאלכסון מדויק.

אלכסון קוונטי מבוסס דגימה מאוגדת (pooled SQD) [1] מפצל את הבעיה הזו לשניים. מעגל קוונטי משמש רק כדי להציע אילו מצבי בסיס חשובים. הוא נמדד בבסיס החישובי, וכל מחרוזת ביט נמדדת מציינת דטרמיננטת סלייטר אחת. לאחר מכן ההמילטוניאן נבנה ומאולכס באופן קלאסי במרחב הנפרש על ידי אותן דטרמיננטות. מכיוון שהשלב הקלאסי הוא אלכסון מדויק בתוך תת-מרחב, הוא מחזיר חסם עליון וריאציוני על אנרגיית מצב היסוד האמיתית, והחסם יכול רק לרדת ככל שמוסיפים דטרמיננטות.

חלוקת עבודה זו הופכת את השיטה לעמידה בפני רעש, עם מגבלה חשובה. הרעש משנה את אילו דטרמיננטות המעגל מציע. הוא אינו נכנס להמילטוניאן הקלאסי, ולכן אינו יכול להזיז את הערך העצמי של תת-מרחב נתון: ירייה (shot) המפרה גודל משומר נזרקת או מתוקנת, וירייה ששורדת היא וקטור בסיס לגיטימי לא משנה כיצד הופקה. לכן הרעש עולה לכם באיכות תת-המרחב, לא בנכונות, והמספר שאתם מדווחים הוא חסם עליון בכל מקרה.

המבנה הגרעיני מספק כמה מספרים קוונטיים מדויקים לסינון דגימות. דטרמיננטה פיזיקלית חייבת לשאת את המספר הנכון של פרוטונים ולנטיים וגם את המספר הנכון של נייטרונים ולנטיים, את ההיטל הנכון של התנע הזוויתי הכולל $M_J$, ואת הזוגיות הנכונה. כל אחד מהם ניתן לבדיקה באמצעות מבחן שלם על מחרוזת ביט. חלק הדגימות שנדחות תלוי באילוץ ובמרחב המודל.

כל qubit הוא מצב חד-חלקיקי אחד בסכמת-$m$ $(n, \ell, j, m_j, t_z)$, ו-$|1\rangle$ פירושו תפוס. הרגיסטר משתמש בסדר קבוע: פרוטונים תחילה, ואז נייטרונים; בתוך מין, אורביטלים לפי סדר הקובץ; בתוך אורביטל, $m_j$ בסדר יורד. שני החצאים של מחרוזת ביט הם אפוא תצורת הפרוטונים ותצורת הנייטרונים. זוהי החלוקה הדו-חלקית הצפויה על ידי כלי עיבוד-הפוסט של pooled SQD.

זרימת העבודה

שני שלבים בתרשים מטפלים בסימטריות הגרעיניות.

תיקון ובחירה שלאחר-דגימה (post-selection) מטפלים בדגימות שהושפעו מרעש חומרה. שני מספרי הנוקלאונים של חצאי הרגיסטר הם משקלי המינג, כך ש-qiskit-addon-sqd מטפל בהם ישירות: recover_configurations מתקן מחרוזת ביט שבורה על ידי היפוך הביטים הפחות עקביים עם ההערכה הנוכחית של האכלוסים האורביטליים הממוצעים, במקום לזרוק את הירייה.

תת-מרחב המכפלה מכניס את $M_J$. מכיוון ש-$M_J = M_p + M_n$ מצמיד את שני החצאים, הוא אינו תכונה של אף אחד מהם בנפרד, ולכן אסור להשתמש בו כדי לסנן יריות שלמות: מחרוזת ביט שבה חצי הפרוטון וחצי הנייטרון תקפים כל אחד עדיין תורמת שתי חצי-תצורות טובות גם כאשר ה-$M_J$ הכולל שלה שגוי. לכן תת-המרחב נפרש על ידי כל מכפלה של תצורת פרוטון נדגמת עם תצורת נייטרון נדגמת, תוך שמירה על המכפלות הנופלות במגזר $M_J$ והזוגיות היעד. זהו בניית תת-המרחב של pooled SQD, ומשמעותה שכמה אלפי מחרוזות ביט יכולות לפרוש תת-מרחב גדול בהרבה ממספר הדגימות.

שתי משוואות שולטות

המילטוניאן מודל-הקליפה הוא איבר חד-גופי בתוספת אינטראקציה דו-גופית,

$$\begin{equation} \tag{1} H = \sum_{p} \varepsilon_p\, a_p^\dagger a_p + \tfrac{1}{4}\sum_{pqrs} \langle pq \| rs \rangle\, a_p^\dagger a_q^\dagger a_s a_r , \end{equation}$$

כאשר $p,q,r,s$ מסמנים מצבי סכמת-$m$ ו-$t_z = -1$ עבור פרוטון, $+1$ עבור נייטרון. אינטראקציות אמפיריות כגון USDA [2] ו-GXPF1 [3] מתועדות לא בסכמת-$m$ אלא בבסיס מצומד-$J$, כאיברי מטריצה $\langle ab; J | V | cd; J \rangle$ בין מצבים דו-גופיים מנורמלים ואנטי-סימטריים של אורביטלים $a,b,c,d$. שחזור האיבר בסכמת-$m$ הוא צימוד-מחדש מסוג קלבש-גורדן,

$$\begin{equation} \tag{2} \langle pq \| rs \rangle = \sqrt{1 + \delta_{ab}}\sqrt{1 + \delta_{cd}} \sum_{J} \langle j_p m_p\, j_q m_q | J M \rangle \langle j_r m_r\, j_s m_s | J M \rangle \langle ab; J | V | cd; J \rangle , \end{equation}$$

כאשר הגורמים $\sqrt{1+\delta}$ מבטלים את מוסכמת הנרמול של המצבים המתועדים. כל השאר במדריך הזה בנוי על שתי המשוואות הללו.

שלוש ההרצות

	גרעין	קליפה	Qubits	בסיס מותר-סימטריה	ניתן לבדיקה מדויקת?

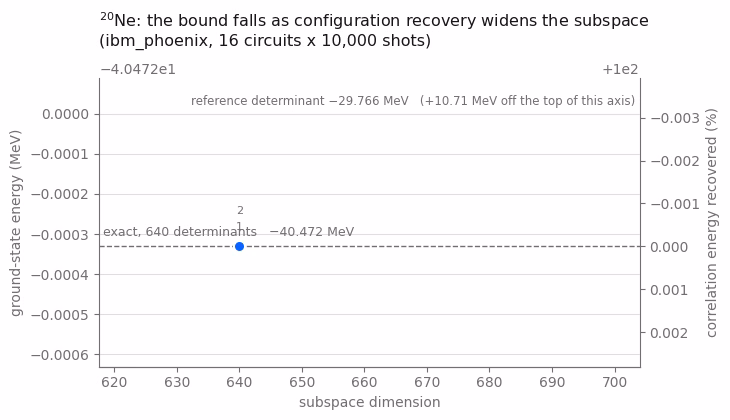

בקנה מידה קטן	$^{20}\mathrm{Ne}$ (2p + 2n)	$sd$	24	640	כן
בקנה מידה גדול	$^{44}\mathrm{Ti}$ (2p + 2n)	$pf$	40	4,000	כן

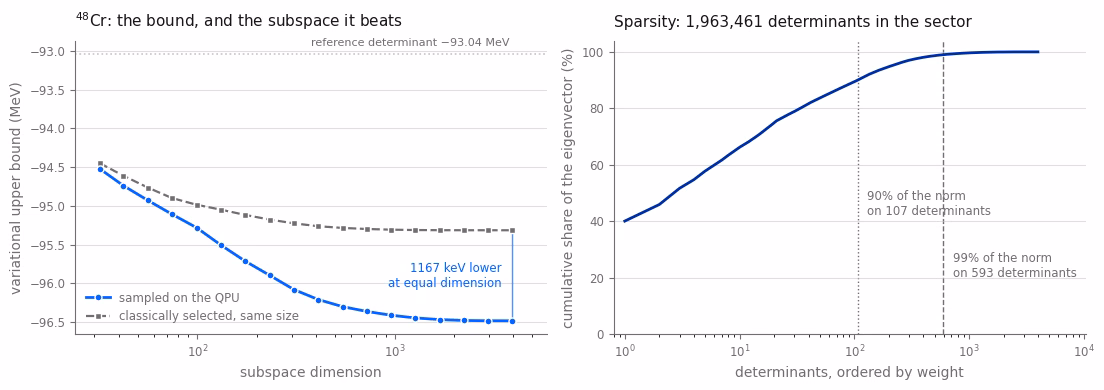

בקנה מידה גדול	$^{48}\mathrm{Cr}$ (4p + 4n)	$pf$	40	1,963,461	לא

ההרצה בקנה מידה קטן היא ההדרכה שלב-אחר-שלב. שתי ההרצות בקנה מידה גדול משתמשות ברגיסטר בן 40-qubit: הראשונה עדיין קטנה מספיק לאלכסון מדויק על מחשב נייד, כך שניתן להשוות את תוצאת החומרה עם ייחוס מדויק. השנייה חורגת מיכולת האלכסון המדויק של המדריך הזה.

כל הרצה כאן מתבצעת על QPU. זו בחירה שנעשתה עבור המדריך הזה ולא דרישה של השיטה: שלוש ההרצות חולקות Backend ותקציב שערים משותפים כדי שתוכלו להשוות את הביצועים שלהן בגדלי בעיה שונים.

דרישות

התקינו את החבילות הבאות לפני שתתחילו:

• Qiskit SDK בגרסה 2.0 ומעלה (pip install qiskit)

• qiskit-ibm-runtime v0.40 or later (pip install qiskit-ibm-runtime)

• תוסף SQD בגרסה 0.12 ומעלה (pip install qiskit-addon-sqd)

• NumPy, SciPy, ו-Matplotlib (pip install numpy scipy matplotlib)

כמו כן תזדקקו לחשבון IBM Quantum® עם פרטי גישה שמורים מקומית, וגישה ל-QPU עם לפחות 40 qubits.

אין צורך בחבילת סימולטור, ואין צורך להוריד קבצי נתונים. שני קבצי האינטראקציה שהמדריך הזה משתמש בהם מוטמעים בתא ההתקנה הבא ונכתבים לתיקייה זמנית כשאתם מריצים אותו.

הגדרה

פרק זה מייבא את הכלים ומגדיר את פונקציות העזר של מודל-הקליפה שזרימת העבודה זקוקה להן, בסדר שבו זרימת העבודה משתמשת בהן. הפיזיקה שמאחורי כל אחת מהן נגזרת בנספח; ההערות מתארות את תפקידה של כל פונקציה בזרימת העבודה.

תחילה מחולצים שני קבצי אינטראקציה. שניהם הם קבוצות פרמטרים מפורסמות, המוטמעות כאן כדי שהמחברת תהיה עצמאית: usda.snt הוא המילטוניאן USDA של קליפת-$sd$ [2] ו-gxpf1.snt הוא המילטוניאן GXPF1 של קליפת-$pf$ [3].

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy

from __future__ import annotations

import base64
import gzip
import itertools
import tempfile
from dataclasses import dataclass
from functools import lru_cache
from math import factorial, sqrt
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np

from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.counts import bit_array_to_arrays
from qiskit_addon_sqd.subsampling import postselect_by_hamming_right_and_left
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

from scipy.linalg import eigh

_USDA_SNT_GZ = (
    "H4sIAI5wqWoC/4WY224bRwyG7/UU9F0CONsZco5AUyBuC/QmQNG06KWhWGql1LYMy+kJefiOTrucGXJrQAgsf5nl8ecOr+CX"
    "D9+9g/0K9pv1/T389rx7gPLrsH+Cz/vVctg+vgAsrgB+HeDdAD9t7zYv6+dr+DDA+z8223/X17B8XMFN+ev9+m+4ed799XjA"
    "f9z8sy/4+s8BvoWYrsEERwbhFRqTXi+uCvOwW63vYf+0vFvDAgDo/AFIh8/hK7DH30354Omvb8o3V8c/vIUnMKtboK/wiGKF"
    "+gnFEfVn9PQUe8bthNIRtftbsGfUtQbAGXUFfawM8K0BF9SP6MWA0BpwQcMRvRhwBSX86+fl3ct2d4jq4+eHa3hYv2x2q7fX"
    "AJuPy+fb3cP69+Uh4luAT8djv95++eGV/fj6y6dvFudnmcX4lGOoBmttNOVncTL2FLs3NGT0l++ndJTv0cR8/t6NUanP8WMI"
    "6nPC6C8/5wp+vnn//QLOP9ank3k2wRszkDn/Zwv15xiv41l2SDmjhuEFM4PJ0QkYcgzM4A1Jp1GDkcvtaWMAR9tosAa9huHk"
    "AtoUBYwaF8hGarAxOywgxnoeN+Se2smF4H3QMPZQ653XMJpOi6GyrcLcZJtzLgoYcdsOyXKibV1Aom0fikJO0VLUMDeW3kAl"
    "qQLWpd66qGE02eZ9lXqSPD3UWyl5DeOeGnINJnmaUggCVrtgh2DJNm3fVy8WF3LSMFa9hYga5iYX0IQsYK2nmTpJkoq81Acy"
    "jLTTnPEaxqo3JGcbvZMeGnJVbw6mf2cUqcIsO80nFdOFq8JoSlY+Zb7FfNNZlnw2PqOE8SL3PtlSJhJGXGqsDRjbh4bmocWy"
    "oiIxSxjv09JYgaxlGLZxA9EFFOImuIBt3EB04TK3Z5S8wizrrFCJQ4Xpgl9hzDYbu0LCNm6HzkJHweUkYazITalyF7NjGAnh"
    "FZJFQniFZFHnqWgbdZ6qtoX50VZhvEJ81TJe7AUcQozH8yQMJ8ymUS07jLin6LXT3FRIhmwSTmtbJpEjr2AsvM7E1ra+ZaiM"
    "NoxewZinBlPQTmPJyikn7TQ2630SbWuz4CLlwzuGhCHPqbUmRZQwpkiBDn1vsoQ55oKjbEvNNVgbXls0WvA0NKnPpku91Fkx"
    "pahhXPDJtxVCQkBcMtJD27I8VJGAhWYYlVuZzc5e+jSIZWnLa57nOQ1iWZY+jSE3GP5/QIKi5E1Agqi9BbMZiUjEWNwChqKq"
    "KTZY11ku5ca2Pqc4YKk1o2DstBjJC1htW2nAgEZ4aDdPvQmmmLeY4tWFt9Y3VAdlpW+oDcpa3zpM1jdUB2XV9agOyqrrcWZQ"
    "sq7vMMffBseux5l5yjoLZ+Yp6yzU5mmt5DgzT5mSozZPoVIknJmnTJFQHZRV12OrlvpFQFbycoGKOWiYfl9QlXySGtSUvL9W"
    "VJi/YG4grC4CmuCX6CZrKUsY64UyJolCQoZJqWeKhDOCzxQJNcGXbZMEX7EtzF+gvCI1npxjmKaW5Q06ewVjOY0u2+Y0kt5D"
    "JhlETS2P+5CqyIMYkCI1NK50SO3TarSR2qfVaKOZPmXjg2beVJmS01zqp/CSmvoqvNSOD/kaS+qUoSGaTM2yz83fdjtMvsZy"
    "xOv7N44Fff/GT5q5tXWYfB3jWND3b9yumUvK5SQnvK6w/VuHyfu3DpP3bx0m7984FvT9W4fJ+zceWq/v3zpM3r9xLOj7tw6T"
    "928X053QgGz/1mHy/u3yZ8lTtn/jWND3b74NiDx2vRbeep56Lbz1oPRaeOv9G0dmxofXPK33bx0m798C1B9RuP4DPJ0WcLAa"
    "AAA="
)

_GXPF1_SNT_GZ = (
    "H4sIAI5wqWoC/4WcQY8dtw3H7/kU41sCeF8lUqKkQw9NgbaXoEHQQ26BkdiIEWdt2E6L9tNXb9+ORIn8PwdZILB/S3I4IsW/"
    "ZiYvjr//+P3f4nG8ef/x+PDm4dOvr9+9++rF8d3l+Mf7x99fvTz+dTn++fnTH7/1//z28pfL8e3H9/95fHm8evzl+lffvf3f"
    "H59e/fb26L9zHN//+t9Pl+OH1/++HH89JL88gkQO8esfvjm+phDomyvW//39/S+v3x2fPrz6+fVX/dfS889B4fpz/aN43P7p"
    "f3Bw/ynH8fD0Zy+uf/fn48MR3vxU/kRXlp7Z+PzDiqUnNn74iW8sb3azYvm0m29s2uxGxabTbryx2cZ7nGzu7KOKV2y8g5Un"
    "dsZbbLyDLafd53irjXew9bR7jffF8fbx8+uPr37+/Pb941dPv3P93ZH4W/If6kUohXCm+Jbmh3yR0jicybwl9CFeuFILy908"
    "HtIlcrlZyCNJ2q6MdGi7ZVy4tlvHJS52Y71FnHp8D+HCIYTlQuYFhdsv0yVxzZB6vsxwaZwJUumkIjWB1POdDhcqlR2KVo85"
    "SoDU8NgdNodiZevqMUqB1LCVWsO2ZMQlyYs+bXEFk4m5bMJJlVgSpGjaouhQvFKxUIbUjIvI85hWW4FNvubyDnMxMkFKRc8V"
    "Uml65OhQW1x9fe3XOAtsZPXJ36TIX18SaoQUnysnZsHUXPfcKqTyaSu36FHbWg0tN0jxWIXEAVLzbqcqkMpj3T8lwlBp9RhD"
    "qpAaHpnzni9nRXPh6lDbysmJBVLzDtU71KztnDxqW1+JhDaKnTtUa4DUzH00Hp0VXQMHSM3c16irlpf7GEcN1dogpfpEDpAa"
    "WRUOBKl0UqkIQ2qs+5IYU6OvthbFodIaF6/9i51VeF0TLZSN2lfh9T729utQOqtXKi/dl/21mihhW+M+BpIKqblypDWHSntc"
    "mSA1O3nMe+6dHp0DEaRmXCU0h9p7dOYCqVm1MehOnvy7nWphSKnuu+Q++X2Ca4uQGrYkxp3yMkFLL0ygavPovmR64dhFY5QM"
    "KVK1XRxqX4UydlHCXU44hY1ydndKuUBK11BzqH1NNOKNMvt27PMXVUWBemSqCVIjrr4nYFtzTSQJkJp3O7se09p9YygCKVL7"
    "UN4opx5DNnE5q5AlerZ2jyExpEYmggTtMYFrzC1Bak58jetGeSvHenSip9ROik0m5lqdsxzjrCYhTM1uImOHYZzVPvnWjXIm"
    "0RoaKyqhjjlqiEE3uWoYHqopbT/KY0pDD+Xtx9d8lvI0n6U8zWcpT/NpQqDms5Sn+TRVoOazlKf5LOVpPk1VqPl05AI1n6U8"
    "zaepAjWfpTzNp6kKNZ/OQoGaz1Ke5rOUp/k0VaHm03mvUPOd1+esL6X5LOVpPkt5ms9SnubTVIGaz1Ke5rOUp/ks5Wk+TVWo"
    "+SzlaT69mgVqPk0VqPks5Wk+S3maT1MVaj5dPwVqPkt5mk9TFWo+S3ma77x/8z56ms9SnuazlKf5LOVpPkt5ms9SnubTVIWa"
    "z1Ke5jupfRWumk9TBWo+S3maz1Ke5rOUp/k0VaHms5Sn+XTnLVDzWcrTfJqqUPNZytN85/1z7rbSfJbyNN/5t06fUJrPUp7m"
    "OykvE7T0wgqqdmo+Mb3Q03yCO6bSfII7ptJ8gruc0nxi+pen+eROL5yaT3CXU5pPx1Sh5hNcj0rzCajHVfMJqMdV88mdesyu"
    "xwo1n+B6VJpPcD0qzSe4HpXmE1yPSvMJrkelwERVR4Waz1Ke5hNTQ3THoxO90nzFZMLTfAVnVWm+grOqNF/BWVWaTxMVar6C"
    "r1FpvgK6yar56vbja76onormu8/5ViqOrNblZH6l0NPAlRq9sKaIbaFnhis15tUuH/E1oieLK1XOTIgsz3ROap9XpQ/SJWqK"
    "bCYcKm6K4tp9iUqqzbd1j4qO+g2tpTV6sll1qLipk6fnw32/isDWPSruPborwz7x9eakKbbry6Gi7RN9nrhuHr4tPXXsVLT9"
    "vvTdKlUQ18i9Q0Wn+2ZOlYpva0yiDhXthNz69p4S+7ZG7h0q2jma+/BIIfm2RnU4VLQ9R6hG4iWryVurhorOlNbzEJr4tubk"
    "bim6e25iqbFbJY4MKfREfaXGNXKK2aF2BSapD6Oy5162yd1S5Og0iq3k5tua1WEpsus+ZO4ZS76tqU4sRc7+mAtJyL6teR8t"
    "RVbDUO9yXM2a2O6jQ5GjdCi3HKpva04dluK7J1uWGtFLjhFS6J2HlZpKhzOm0JsRK5XnmjD7Izv5av0eBd7zVb5IsVU6ffTN"
    "oQXf1peoeveNjZWaNURFZ0L8fTsX1s9hwO4eeHkOA3Z3Zct6ZOccgPAM0O91hR4ZPEcWMAPkdBWQvsdZj72xZuTRs2U95qFY"
    "a8FZHVQpy/Mhd55YbGmPew2VGB2PRvOVsNlib0orYbO1U8fi0cbF6uQhw7jUycMybYs/dSiKwGxyLB5tXEmdM5WM4lKnGLFm"
    "FFeaPTruK8ehlEcbV55n2yIwrnlOXorAuPKsxyIwrjz7l3greptzSgve+tqo2lLbcu9MQ4oiPDMpjzaueR8rUUZxqaql/T46"
    "k5WiCM9fyuNpy5uZpM9WkvfaxpS1Ndd96JKV2LflUdrW1idaKOT0HNMnTCdnT/OZvcOZv5RHG5fqAJFhXLO2WykwrtlzJkV4"
    "llMebVxp7kOUMopr7h1dSmcUl9LuxesT2z6kPOq4ttkkk7sj1/1JWWWnHvfdfVKE50LlUV+jObPqs2hO+zViytpSJ+CFSyu+"
    "LY+yttRM3gf3HH1bHmVtzR5NXZQXcI0epW1tdyh2d86a2O52F9vR6V8FUgTm1dWjjWuepZUgMK45k2cKMC6PIjD7rh6j+gpi"
    "0Y904b675/n2h3u6QteTedkoc7qy2LIeaUxpkXNAHgeV53khozOYxZb1qDpTrvAa+TxBClECvEbPlvWY5o4cA7zGNDSfFIbX"
    "6NmyHmd1SEnwGgfVJ6YKr9GzZT3KebdDZIYe5bzGQLFAj54t7XHXfDkmJ6v789r17e7iTEMrxXhmUh5tXHNmainCuObMVBOO"
    "y6MYzEyrx9MW2VMf4cC9NWlbzpmVoqytucPkIO12SsZ4/lKUtTX7V6LGsfi2phadlLa1nX89naUHc437uYnQni/nlEzWN/S8"
    "s7TVo41LvUsW9+pwqFBl79HsPYkVr/sK9GjjYnVWSzBfqjoowXx5FN+ZC6dHG5d6WybjfM15ouYE8+VRDObC1aOOa3v+WEJq"
    "Tlzb2VCRELOtbYEU47NH5dHGpd5nagzj0s+HAozLoxjMq6tHnfutHmNjblz23G/1qChra3rMOT6f3jGefRVlbamZKfR1COKa"
    "PWdS1tZcXy3mnMm3pd4IGpS1Nd9Uai0Wir6t+fxxUtrWPvu27M1MG8XJ1KMz+yqK8Vmt8mjjmn1CKmcUF88zhVIzimtOtZNi"
    "fO6rPGpbW9XGLrg50G5rfwNhUueu7swmEtI55yQ0m/RpqI3JPd15ujVtWY9TSbcxpSU8dSShAj16tk4b3r6dmUlI2/L27Ulp"
    "W7vKLFK3uByK4nI2VP19SFEJ7EOrRxvXyESr413YhPchLsssV/0dRlEJ70PKo7a1n/vWa1rLbsu8mTooa0up8tpyEd+Wep42"
    "KG1rf6su5ebkvpqztLzl3qltRSVc28ojmTM+9F2TwNm3Qgp9/eSeKnaNXFtwqH3nk1KaJE05M6ZDOdNjv9NJIvm2Zr+3lFeP"
    "EvqGnH1bM/eWMtNQvFCRHnzUlJlzXMqZYFKqHHLxbdFUFIbiu+8XWmo+50vL6R06l1u/PBO/asN8B5zAmdXTDtP7r8h+jeWL"
    "lFOPocYumti39SWq3v0iTvxdtDw9hhmUq9N6PbaqvzJyqyNeMi0nIm51LLbojgIrOUKP+l2yBj16tghrqxib1gqg0pLknfIq"
    "bdoirJqkMMNrnDNATPgaPVuE9VBv0J7HbU107V42W44eUhSjPrF4JKyHUokZxqXeTV+exAI9pCjGp/zKIwE9dO2+XSTX1vbc"
    "b6pJUYT1UOCWWw2+rdmZJkVYD1Ef0Uoi39acySdFWA9RztLVjm9LPQ0cFAENc3unJjrVsWuY0mK297EYxbrbcs7vlUfCGib3"
    "bQ/GNWffMijCGkZRDHr0w+KRsIbpnem6dnZbe9VOitTsW7e3I+e7Pgnv7tfHQxvl7O7KlvU4zu95fouUUNV21RSGFk2oHhdb"
    "ZGbf+b4cXf8nRlnb8maASVlbc+UkSnSb0hKox4eFIjNHz7c/aHydkvC6T9Lydo3Je+u8ZSdf+xsu06O2ta2vPr70W1l2W9v6"
    "UhSbPoG+kwYnSDVnTKGvqYvfv3JuDVLom2vvpOZpvh9fizHuX71jVp79vqDcG8rrJolLnecTxe8TgMLfBTDoJteOGUVntYJr"
    "5PHOVsKnUaEuJw8oE9MWA5V5e2tA9wmQrw5xQB6RrernS33VkEB1PCmKW5f7P6zudeW7TwAA"
)

DATA = Path(tempfile.mkdtemp(prefix="nuclear_sqd_"))
for name, blob in (("usda.snt", _USDA_SNT_GZ), ("gxpf1.snt", _GXPF1_SNT_GZ)):
    (DATA / name).write_bytes(gzip.decompress(base64.b64decode(blob)))

    if not (DATA / name).is_file():
        raise RuntimeError(f"{name} did not unpack to {DATA}")

מרחב המודל ורגיסטר ה-qubit

קובץ .snt מכיל את מרחב המודל, את האנרגיות החד-חלקיקיות, ואת איברי המטריצה הדו-גופיים המצומדי-$J$. עבור האינטראקציות התלויות-מסה המשמשות כאן, השדות השלישי והרביעי של כותרת הדו-גוף מציינים את מסת הייחוס $A_{\mathrm{ref}}$ שבה הותאמה האינטראקציה ואת המעריך של התלות במסה. שני הקבצים נושאים את המעריך $-0.3$, עם $A_{\mathrm{ref}} = 18$ עבור USDA ו-$42$ עבור GXPF1, כך שאיברי המטריצה המתועדים חייבים להיות משוקללים מחדש ב-$(A/A_{\mathrm{ref}})^{-0.3}$ עבור הגרעין המחושב [2], [3]. האנרגיות החד-חלקיקיות אינן משוקללות מחדש. דילוג על שלב זה משנה את אנרגיית הקורלציה באחוזים בודדים.

האנרגיות הבאות הן אנרגיות ולנטיות, הנמדדות מהליבה האינרטית; הן אינן אנרגיות הפרדה ניסיוניות.

@dataclass(frozen=True)
class Orbital:
    idx: int
    n: int
    ell: int
    j2: int
    tz: int  # j2 = 2j; tz = -1 proton, +1 neutron

@dataclass(frozen=True)
class SPState:
    """One m-scheme single-particle state, i.e. one qubit."""

    orb: int
    j2: int
    mj2: int
    tz: int
    ell: int
    spe: float  # mj2 = 2 * m_j

@dataclass
class ModelSpace:
    orbitals: list
    spes: dict
    tbmes: dict
    core_z: int
    core_n: int
    mass_number: int
    a_ref: int
    mass_exponent: float
    mass_factor: float

def read_snt(path, n_protons, n_neutrons):
    """Parse a .snt interaction file, applying its mass dependence for this nucleus.

    The two-body header line is ``n_tbme  method  A_ref  exponent``.  When ``method`` is 1 the
    tabulated matrix elements are rescaled by ``(A / A_ref) ** exponent``, where A is the mass
    number of the whole nucleus -- the core plus the valence nucleons.  A is derived from the
    file's own core numbers rather than passed in, so it cannot silently disagree with the
    valence counts the rest of the workflow uses.  Single-particle energies are not rescaled.
    """
    rows = [
        ln.split("!")[0].split() for ln in Path(path).read_text().splitlines()
    ]
    rows = iter([r for r in rows if r])

    n_p_orb, n_n_orb, core_z, core_n = (int(x) for x in next(rows)[:4])
    orbitals = [
        Orbital(*(int(x) for x in next(rows)[:5]))
        for _ in range(n_p_orb + n_n_orb)
    ]

    spes = {}
    for _ in range(int(next(rows)[0])):  # "i  i  <i|H(1b)|i>"
        field = next(rows)
        spes[int(field[0])] = float(field[2])

    n_tbme, method, a_ref, exponent = next(rows)[:4]
    n_tbme, method, a_ref, exponent = (
        int(n_tbme),
        int(method),
        int(a_ref),
        float(exponent),
    )
    mass_number = core_z + core_n + n_protons + n_neutrons
    factor = (mass_number / a_ref) ** exponent if method == 1 else 1.0

    tbmes = {}
    for _ in range(n_tbme):  # "a  b  c  d  J  value"
        field = next(rows)
        tbmes[tuple(int(x) for x in field[:5])] = float(field[5]) * factor

    return ModelSpace(
        orbitals,
        spes,
        tbmes,
        core_z,
        core_n,
        mass_number,
        a_ref,
        exponent,
        factor,
    )

def m_scheme_states(ms):
    """The qubit register: protons then neutrons, orbitals in file order, m_j descending."""
    return [
        SPState(o.idx, o.j2, m2, o.tz, o.ell, ms.spes[o.idx])
        for tz in (-1, +1)
        for o in ms.orbitals
        if o.tz == tz
        for m2 in range(o.j2, -o.j2 - 1, -2)
    ]

צימוד-מחדש קלבש-גורדן

משוואה (2) דורשת מקדמי קלבש-גורדן עבור תנע זוויתי חצי-שלם. כל ארגומנט מועבר ככפול מערכו הפיזיקלי, כך ש-$j = 5/2$ נכנס כ-5 והחשבון נשאר מדויק.

Interaction.v_ms מטפל בחיפושים של איברי מטריצת האינטראקציה. קובץ .snt שומר כל איבר מטריצה פעם אחת, כך שחיפוש עשוי לדרוש את פאזת החלפת-הזוג האנטי-סימטרית $-(-1)^{j_a + j_b - J}$ בכל צד, והברה (bra) והקט (ket) עשויים להיות שמורים בכל סדר.

@lru_cache(maxsize=None)
def clebsch_gordan(j1_2, j2_2, J_2, m1_2, m2_2, M_2):
    """<j1 m1 j2 m2 | J M>.  Every argument is twice its physical value."""
    if m1_2 + m2_2 != M_2 or not abs(j1_2 - j2_2) <= J_2 <= j1_2 + j2_2:
        return 0.0
    if abs(m1_2) > j1_2 or abs(m2_2) > j2_2 or abs(M_2) > J_2:
        return 0.0
    if (j1_2 + j2_2 - J_2) % 2 or (j1_2 - m1_2) % 2 or (j2_2 - m2_2) % 2:
        return 0.0

    f, half = factorial, lambda x: x // 2
    prefactor = sqrt(
        (J_2 + 1)
        * f(half(j1_2 + j2_2 - J_2))
        * f(half(j1_2 - j2_2 + J_2))
        * f(half(-j1_2 + j2_2 + J_2))
        / f(half(j1_2 + j2_2 + J_2) + 1)
        * f(half(J_2 + M_2))
        * f(half(J_2 - M_2))
        * f(half(j1_2 - m1_2))
        * f(half(j1_2 + m1_2))
        * f(half(j2_2 - m2_2))
        * f(half(j2_2 + m2_2))
    )
    total = 0.0
    for k in range(half(j1_2 + j2_2 - J_2) + 1):
        d = [
            half(j1_2 + j2_2 - J_2) - k,
            half(j1_2 - m1_2) - k,
            half(j2_2 + m2_2) - k,
            half(J_2 - j2_2 + m1_2) + k,
            half(J_2 - j1_2 - m2_2) + k,
        ]
        if all(x >= 0 for x in d):
            total += (-1) ** k / (
                f(k) * f(d[0]) * f(d[1]) * f(d[2]) * f(d[3]) * f(d[4])
            )
    return prefactor * total

class Interaction:
    """Antisymmetrized m-scheme two-body matrix elements <pq||rs>, per Eq. (2)."""

    def __init__(self, model_space, sp):
        self.ms, self.sp, self._cache = model_space, sp, {}

    def _tbme(self, oa, ob, oc, od, J, j_ab_2, j_cd_2):
        """<oa ob; J|V|oc od; J>, allowing for how the file happens to order each pair."""
        table = self.ms.tbmes
        # |ba; J> = -(-1)^(j_a + j_b - J) |ab; J> for a normalized antisymmetrized pair;
        # dropping the leading minus makes v_ms symmetric instead of antisymmetric, and
        # the Hamiltonian then fails the rotational-invariance check in Step 1.
        phase_ab = -1.0 if (j_ab_2 // 2 - J) % 2 == 0 else 1.0
        phase_cd = -1.0 if (j_cd_2 // 2 - J) % 2 == 0 else 1.0
        for keys, phase in (
            (((oa, ob, oc, od), (oc, od, oa, ob)), 1.0),
            (((ob, oa, oc, od), (oc, od, ob, oa)), phase_ab),
            (((oa, ob, od, oc), (od, oc, oa, ob)), phase_cd),
            (((ob, oa, od, oc), (od, oc, ob, oa)), phase_ab * phase_cd),
        ):
            for key in keys:
                value = table.get(key + (J,))
                if value is not None:
                    return value * phase
        return 0.0

    def v_ms(self, p, q, r, s):
        """<pq||rs>, zero unless M_J and charge are conserved."""
        cached = self._cache.get((p, q, r, s))
        if cached is not None:
            return cached

        P, Q, R, S = (self.sp[i] for i in (p, q, r, s))
        value = 0.0
        if P.mj2 + Q.mj2 == R.mj2 + S.mj2 and P.tz + Q.tz == R.tz + S.tz:
            M = P.mj2 + Q.mj2
            # sqrt(1 + delta): undo the normalization of the tabulated pair states
            c12 = sqrt(2.0) if (P.tz == Q.tz and P.orb == Q.orb) else 1.0
            c34 = sqrt(2.0) if (R.tz == S.tz and R.orb == S.orb) else 1.0
            for J2 in range(
                max(abs(P.j2 - Q.j2), abs(R.j2 - S.j2)),
                min(P.j2 + Q.j2, R.j2 + S.j2) + 1,
                2,
            ):
                cg_bra = clebsch_gordan(P.j2, Q.j2, J2, P.mj2, Q.mj2, M)
                cg_ket = clebsch_gordan(R.j2, S.j2, J2, R.mj2, S.mj2, M)
                if abs(cg_bra) < 1e-12 or abs(cg_ket) < 1e-12:
                    continue
                value += (
                    c12
                    * c34
                    * cg_bra
                    * cg_ket
                    * self._tbme(
                        P.orb,
                        Q.orb,
                        R.orb,
                        S.orb,
                        J2 // 2,
                        P.j2 + Q.j2,
                        R.j2 + S.j2,
                    )
                )

        self._cache[(p, q, r, s)] = value
        return value

איברי מטריצה ומבחן הסימטריה

דטרמיננטה היא טאפל ממוין של אינדקסי qubit תפוסים. שתי דטרמיננטות הנבדלות ביותר משני מצבים תפוסים בעלות איבר מטריצה מתאפס; אחרת, כללי סלייטר-קונדון נותנים סכום קצר על פני האינטראקציה, כפול סימן פרמיוני הסופר כמה מצבים תפוסים נמצאים בין האופרטורים בסדר הרגיסטר הקבוע.

symmetry_allowed הוא מבחן השלמים שאליו מצטמצמים כל ארבעת המספרים הקוונטיים המדויקים. הוא משמש הן לסינון דגימות והן למניית הבסיס המדויק עבור ההרצות הקטנות מספיק לבדיקה.

def matrix_element(inter, det_a, det_b):
    """<A|H|B> for two determinants, each a sorted tuple of occupied qubit indices."""
    set_a, set_b = set(det_a), set(det_b)
    out_a, out_b = sorted(set_a - set_b), sorted(set_b - set_a)
    if len(out_a) != len(out_b) or len(out_a) > 2:
        return 0.0

    if not out_a:  # diagonal: one-body plus two-body
        return sum(inter.sp[i].spe for i in det_a) + sum(
            inter.v_ms(i, j, i, j)
            for i, j in itertools.combinations(det_a, 2)
        )

    if len(out_a) == 1:  # one state moves, p -> q
        p, q = out_a[0], out_b[0]
        crossings = sum(1 for k in set_a if min(p, q) < k < max(p, q))
        return (-1.0) ** crossings * sum(
            inter.v_ms(p, j, q, j) for j in det_a if j not in (p, q)
        )

    (p, r), (q, s) = out_a, out_b  # two states move
    crossings = sum(1 for k in set_a if p < k < r) + sum(
        1 for k in set_b if q < k < s
    )
    return (-1.0) ** crossings * inter.v_ms(p, r, q, s)

def subspace_hamiltonian(inter, dets):
    """Dense real-symmetric H projected onto the span of `dets`."""
    H = np.zeros((len(dets), len(dets)))
    for a, det_a in enumerate(dets):
        H[a, a] = matrix_element(inter, det_a, det_a)
        for b in range(a + 1, len(dets)):
            H[a, b] = H[b, a] = matrix_element(inter, det_a, dets[b])
    return H

def ground_state(inter, dets):
    """Lowest eigenvalue and eigenvector of H over `dets`."""
    values, vectors = np.linalg.eigh(subspace_hamiltonian(inter, dets))
    return values[0], vectors[:, 0]

def symmetry_allowed(
    sp, det, n_protons, n_neutrons, mj2_target=0, parity_target=0
):
    """The four exact shell-model quantum numbers, as integer tests on one determinant."""
    n_p = sum(1 for i in det if sp[i].tz == -1)
    return (
        n_p == n_protons
        and len(det) - n_p == n_neutrons
        and sum(sp[i].mj2 for i in det) == mj2_target
        and sum(sp[i].ell for i in det) % 2 == parity_target
    )

def full_basis(sp, n_protons, n_neutrons, **targets):
    """Every symmetry-allowed determinant.  Only tractable for small model spaces."""
    protons = [i for i, s in enumerate(sp) if s.tz == -1]
    neutrons = [i for i, s in enumerate(sp) if s.tz == +1]
    return [
        p + n
        for p in itertools.combinations(protons, n_protons)
        for n in itertools.combinations(neutrons, n_neutrons)
        if symmetry_allowed(sp, p + n, n_protons, n_neutrons, **targets)
    ]

def count_basis(sp, n_protons, n_neutrons, mj2_target=0, parity_target=0):
    """How many determinants `full_basis` would return, without enumerating them.

    A dynamic program over (occupied count, sum of 2*m_j, parity) per species.  This stays
    cheap when the basis itself is far too large to build, which is how the largest run below
    can report the size of the space it is sampling from.
    """

    def species(states, k):
        table = {(0, 0, 0): 1}
        for s in states:
            for key, value in list(table.items()):
                count, m_sum, parity = key
                if count < k:
                    nxt = (count + 1, m_sum + s.mj2, (parity + s.ell) % 2)
                    table[nxt] = table.get(nxt, 0) + value
        totals = {}
        for (count, m_sum, parity), value in table.items():
            if count == k:
                totals[(m_sum, parity)] = (
                    totals.get((m_sum, parity), 0) + value
                )
        return totals

    left = species([s for s in sp if s.tz == -1], n_protons)
    right = species([s for s in sp if s.tz == +1], n_neutrons)
    return sum(
        a * b
        for (mp, pp), a in left.items()
        for (mn, pn), b in right.items()
        if mp + mn == mj2_target and (pp + pn) % 2 == parity_target
    )

דטרמיננטת הייחוס

האנזץ בנוי על גבי דטרמיננטה בודדת, ולכן דטרמיננטה זו צריכה להיות הטובה ביותר הזמינה. מילוי האנרגיות החד-חלקיקיות הנמוכות ביותר מתעלם מהאינטראקציה הדו-גופית. במרחבי המודל האלה, בחירה זו נותנת אנרגיה גבוהה ב-1–2 MeV מהדטרמיננטה בעלת האנרגיה הנמוכה ביותר.

הגבלה למילויים העשויים מזוגות $(+m_j, -m_j)$ מהופכי-זמן כופה $M_J = 0$ במדויק ומשאירה רק $\binom{n_{\mathrm{pairs}}}{k}$ מועמדים לכל מין (כמה אלפים לכל היותר), כך שניתן למצוא את הטוב ביותר על ידי חיפוש בכולם על האלכסון המלא $\langle \Phi | H | \Phi \rangle$. תיקו מוכרע לטובת הזוגות המיושרים בצורה החזקה ביותר, שם כוח הזיווג $J = 0$ הוא החזק ביותר. בכל מקרה במדריך הזה שניתן לבדוק מול מניה מלאה, החיפוש מחזיר את הדטרמיננטה בעלת האלכסון הנמוך ביותר גלובלית, שהיא גם הרכיב הבודד הגדול ביותר של מצב היסוד המדויק.

def reference_determinant(sp, inter, n_protons, n_neutrons):
    """Lowest-diagonal determinant built from time-reversed (+m_j, -m_j) orbital pairs."""
    if n_protons % 2 or n_neutrons % 2:
        raise ValueError(
            "an odd valence count has no time-reversed paired reference at M_J = 0"
        )

    def species_pairs(tz):
        return [
            (
                q,
                next(
                    p
                    for p, t in enumerate(sp)
                    if t.tz == tz and t.orb == s.orb and t.mj2 == -s.mj2
                ),
            )
            for q, s in enumerate(sp)
            if s.tz == tz and s.mj2 > 0
        ]

    best = None
    for chosen_p in itertools.combinations(species_pairs(-1), n_protons // 2):
        protons = tuple(q for pair in chosen_p for q in pair)
        for chosen_n in itertools.combinations(
            species_pairs(+1), n_neutrons // 2
        ):
            det = tuple(
                sorted(protons + tuple(q for pair in chosen_n for q in pair))
            )
            # break ties toward the most aligned pairs, where J = 0 pairing is strongest
            score = (
                matrix_element(inter, det, det),
                -sum(abs(sp[q].mj2) for q in det),
            )
            if best is None or score < best[0]:
                best = (score, det)
    return best[1]

מאגר העירורים והדירוג הפרטורבטיבי שלו

קורלציה נישאת על ידי עירורי שני-חלקיקים-שני-חורים ($2p2h$) מהייחוס. שני כללי בחירה מצמצמים את המאגר לפני שנבנה מעגל כלשהו: עירור חייב לשמר את $M_J$, וזוג החורים וזוג החלקיקים חייבים להיות מסוגלים להצטמד ל-$J$ כולל משותף, שזהו אי-שוויון המשולש.

העירורים הנותרים מדורגים לפי ציון אפשטיין-נסבט מסדר שני של אינטראקציית תצורות נבחרת (selected configuration interaction) [4],

$$\begin{equation} \tag{3} s_\alpha = \frac{|\langle \Phi_{\mathrm{ref}} | H | \alpha \rangle|^2}{|\Delta_\alpha|}, \qquad \Delta_\alpha = H_{\mathrm{ref},\mathrm{ref}} - H_{\alpha\alpha}, \end{equation}$$

המעריך כמה אנרגיית קורלציה כל עירור נושא. אותם שני מספרים קובעים את זווית המעגל: עם $V = \langle \Phi_{\mathrm{ref}} | H | \alpha \rangle$, המשרעת מסדר ראשון היא $t_\alpha = V / \Delta_\alpha$. הנספח מסביר מדוע המשרעת מסדר ראשון היא הבחירה המשמשת במדריך הזה במקום הזווית המדויקת של שני-הרמות.

def excitation_pool(sp, occ):
    """2p2h quadruples (h1, h2, v1, v2): same-species pairs, then proton-neutron pairs."""
    holes = {tz: [i for i in occ if sp[i].tz == tz] for tz in (-1, +1)}
    virtuals = {
        tz: [i for i, s in enumerate(sp) if s.tz == tz and i not in occ]
        for tz in (-1, +1)
    }
    pool = [
        (h1, h2, v1, v2)
        for tz in (-1, +1)
        for h1, h2 in itertools.combinations(holes[tz], 2)
        for v1, v2 in itertools.combinations(virtuals[tz], 2)
    ]
    pool += [
        (h1, h2, v1, v2)
        for h1 in holes[-1]
        for h2 in holes[+1]
        for v1 in virtuals[-1]
        for v2 in virtuals[+1]
    ]
    return pool

def conserves_symmetry(sp, op):
    """Keeps M_J, and the hole and particle pairs share a reachable total J."""
    h1, h2, v1, v2 = op
    if sp[v1].mj2 + sp[v2].mj2 != sp[h1].mj2 + sp[h2].mj2:
        return False
    return max(abs(sp[v1].j2 - sp[v2].j2), abs(sp[h1].j2 - sp[h2].j2)) <= min(
        sp[v1].j2 + sp[v2].j2, sp[h1].j2 + sp[h2].j2
    )

def en_denominator(inter, occ, holes, virtuals, floor=0.1):
    """Epstein-Nesbet gap: bare gap, spectator rearrangement, and the pair's own term."""
    gap = sum(inter.sp[h].spe for h in holes) - sum(
        inter.sp[v].spe for v in virtuals
    )
    for k in occ:
        if k in holes:
            continue
        gap += sum(inter.v_ms(h, k, h, k) for h in holes)
        gap -= sum(inter.v_ms(v, k, v, k) for v in virtuals)
    gap += inter.v_ms(holes[0], holes[1], holes[0], holes[1])
    gap -= inter.v_ms(virtuals[0], virtuals[1], virtuals[0], virtuals[1])
    return gap if abs(gap) >= floor else (floor if gap >= 0 else -floor)

def rank_pool(inter, occ, pool):
    """Sort by descending PT2 score; return (operator, coupling, first-order amplitude)."""
    ranked = []
    for op in pool:
        h1, h2, v1, v2 = op
        coupling = inter.v_ms(v1, v2, h1, h2)
        gap = en_denominator(inter, occ, (h1, h2), (v1, v2))
        ranked.append((coupling**2 / abs(gap), op, coupling, coupling / gap))
    ranked.sort(key=lambda row: (-row[0], row[1]))  # deterministic on ties
    return [
        (op, coupling, amplitude) for _, op, coupling, amplitude in ranked
    ]

בלוקי עירור-qubit

תחת מיפוי ג'ורדן-ויגנר, אופרטור עירור $2p2h$ המשמר חלקיקים הופך לסכום של שמונה מחרוזות פאולי, כל אחת נושאת מחרוזת של אופרטורי $Z$ בין האינדקסים החיצוניים ביותר. מחרוזות $Z$ אוכפות אנטי-סימטריה פרמיונית, והן יקרות: עירור פרוטון-נייטרון חוצה את הגבול בין שני חצאי הרגיסטר וכולל מחרוזת זוגיות לרוחב אותו גבול.

השמטת מחרוזות $Z$ נותנת את אופרטור עירור-qubit של Yordanov ואחרים [5]. המצב המוכן על ידי אופרטור זה בעל משרעות שונות, אך הוא מחבר בדיוק את אותם זוגות של דטרמיננטות, כך שקבוצת הדטרמיננטות שהמעגל יכול להגיע אליהן נותרת ללא שינוי. pooled SQD משתמש בדטרמיננטות אלה לאלכסון הקלאסי. שלב 2 משווה בין התמיכה (support) של שני המבנים ומודד את עלויות החומרה שלהם.

בניית הצורה הפאוליאנית מ-$a_j^\dagger = \tfrac{1}{2}(X_j - i Y_j) \otimes Z_{<j}$, כאשר מחרוזת ה-$Z$ אופציונלית, שומרת על שני המבנים כמופרדים בדגל בודד. כל שמונת האיברים של גנרטור אחד מתחלפים זה עם זה, ולכן צעד PauliEvolutionGate בודד הוא האקספוננט המדויק ולא קירוב טרוטר שלו.

def _ladder(num_qubits, q, dagger, parity):
    """Pauli form of a_q or a_q^dagger.  `parity` toggles the Jordan-Wigner Z string."""
    prefix = (
        ["Z"] * q + ["I"] * (num_qubits - q) if parity else ["I"] * num_qubits
    )
    x_part, y_part = list(prefix), list(prefix)
    x_part[q], y_part[q] = "X", "Y"
    return SparsePauliOp(
        ["".join(reversed(x_part)), "".join(reversed(y_part))],
        coeffs=[0.5, 0.5 * (-1j if dagger else 1j)],
    )

def excitation_generator(num_qubits, op, parity=False):
    """Hermitian H with exp(-i theta H) = exp(theta (T - T^dagger)) for T = a+ a+ a a."""
    h1, h2, v1, v2 = op
    T = SparsePauliOp("I" * num_qubits)
    for q, dagger in ((v1, True), (v2, True), (h2, False), (h1, False)):
        T = (T @ _ladder(num_qubits, q, dagger, parity)).simplify()
    return (1j * (T - T.adjoint())).simplify()

def excitation_block(op, theta, parity=False):
    """(window, circuit) for one excitation.

    A qubit excitation touches only its four qubits.  A fermionic excitation also carries Z
    operators on every qubit between the outermost indices, so its window is the whole span --
    which is exactly where its extra cost comes from.
    """
    window = list(range(min(op), max(op) + 1)) if parity else sorted(op)
    local = tuple(window.index(i) for i in op)
    generator = excitation_generator(len(window), local, parity=parity)
    return window, PauliEvolutionGate(generator, time=theta).definition

def excitation_ansatz(
    num_qubits, occ, operators, amplitudes, measure=True, parity=False
):
    """X gates for the reference determinant, then one evolution block per excitation."""
    qc = QuantumCircuit(num_qubits)
    for q in occ:
        qc.x(q)
    for op, theta in zip(operators, amplitudes):
        if abs(theta) < 1e-12:
            continue
        window, block = excitation_block(op, theta, parity=parity)
        qc.compose(block, qubits=window, inplace=True)
    if measure:
        qc.measure_all()
    return qc

תקציב העומק ואנסמבל המעגלים

מעגל בודד ועמוק המכיל כל עירור מדורג עלול לחרוג מזמן הקוהרנטיות של החומרה. פיזור המאגר על פני אנסמבל של מעגלים רדודים ואיגוד היריות שלהם לקבוצת דטרמיננטות אחת הופכים את שלב 2 לבעיית אריזה: לכל עירור יש עלות נמדדת, לכל מעגל יש תקציב, והשאלה היא כמה מהמאגר המדורג נכנס.

התקציב נמדד בעומק שני-qubits (שכבות של שערי שני qubits על הנתיב הקריטי) ולא בספירת שערים גולמית, מכיוון שהעומק קובע את משך המעגל ולכן כמה מהקוהרנטיות של ההתקן הוא מבזבז. הספירה הכוללת מדווחת לצידו, מכיוון שזו הפרוקסי הטוב יותר לשגיאת השערים המצטברת; השניים עונים על שאלות שונות ואף אחד מהם אינו מחליף את השני.

שני הגדלים מוצאים לפי אריות (arity): הוראה הפועלת בדיוק על שני qubits, לא משנה איך ה-Backend קורא לשער ההסתבכות שלו. התאמה לפי שמות שערים במקום זאת עלולה להחזיר אפס עבור בסיס לא מוכר, ולמקם באופן שגוי את כל המאגר במעגל אחד מבלי לחרוג מהתקציב המחושב.

מילוי איזה שהמעגל הריק ביותר כרגע, בסדר דירוג, שומר על כל מעגל קרוב לתקציב. העלויות נמדדות על יעד ה-Backend האמיתי, עירור אחד בכל פעם, מכיוון שעלות שנקראת ממעגל מופשט אינה העלות שה-Transpiler מייצר.

DIRECTIVES = ("barrier", "delay")

def is_two_qubit(instruction):
    """True for an operation on exactly two qubits, excluding directives.

    Selecting by arity rather than by gate name keeps this correct on any backend, whatever its
    two-qubit basis gate happens to be called -- cz on today's Heron devices, ecr on Eagle, or
    something newer tomorrow.  A gate-name allow-list silently returns zero on anything it has
    not heard of, which would collapse the whole pool into one circuit and pass every budget
    check.  Barriers are excluded because a barrier spanning two qubits is not a gate.
    """
    return (
        len(instruction.qubits) == 2
        and instruction.operation.name not in DIRECTIVES
    )

def two_qubit_count(qc):
    """How many two-qubit gates the circuit contains: the accumulated-gate-error proxy."""
    return sum(1 for instruction in qc.data if is_two_qubit(instruction))

def two_qubit_depth(qc):
    """Layers of two-qubit gates on the critical path: the duration and decoherence proxy.

    This is what the budget is measured in.  Two gates on disjoint qubit pairs run in the same
    layer, so depth tracks how long the circuit takes -- and therefore how much coherence it
    spends -- while the count above tracks how much gate error it accumulates.  Both are
    reported; only depth is budgeted.
    """
    return qc.depth(filter_function=is_two_qubit)

def excitation_costs(num_qubits, ranked, pm, parity=False):
    """Transpiled two-qubit depth of each excitation on its own."""
    return [
        two_qubit_depth(
            pm.run(
                excitation_ansatz(
                    num_qubits, (), [op], [amp], measure=False, parity=parity
                )
            )
        )
        for op, _, amp in ranked
    ]

def pack_ensemble(
    num_qubits, occ, ranked, costs, budget, n_circuits, parity=False
):
    """Fill n_circuits in rank order, always adding to whichever is currently emptiest."""
    bins, loads = [[] for _ in range(n_circuits)], [0] * n_circuits
    for (op, _, amplitude), cost in zip(ranked, costs):
        emptiest = min(range(n_circuits), key=lambda b: loads[b])
        if loads[emptiest] + cost > budget:
            break  # every circuit is full
        bins[emptiest].append((op, amplitude))
        loads[emptiest] += cost
    circuits = [
        excitation_ansatz(
            num_qubits,
            occ,
            [o for o, _ in b],
            [a for _, a in b],
            parity=parity,
        )
        for b in bins
    ]
    return circuits, bins

def pack_to_budget(
    num_qubits, occ, ranked, costs, budget, n_circuits, pm, attempts=6
):
    """Pack, transpile, and shrink the target until the assembled circuits really fit.

    Costs are measured one excitation at a time, but excitations that share qubits neither add
    nor parallelize cleanly once the transpiler routes them together, so the assembled depth is
    not the sum of its measured parts.  This loop closes that gap against the real transpiler,
    and it runs entirely before any job is submitted -- a budget failure must never cost shots.
    """
    target = budget
    for attempt in range(attempts):
        circuits, bins = pack_ensemble(
            num_qubits, occ, ranked, costs, target, n_circuits, parity=False
        )
        isa = pm.run(circuits)
        worst = max(two_qubit_depth(c) for c in isa)
        if worst <= budget:
            return circuits, bins, isa
        target = max(min(costs), int(target * budget / worst * 0.95))
    raise RuntimeError(
        f"could not fit {n_circuits} circuits inside a two-qubit depth of {budget} in "
        f"{attempts} attempts; raise N_CIRCUITS or DEPTH_BUDGET and re-run this cell. "
        "No QPU time was spent."
    )

עיבוד-פוסט: תיקון, שילוב מחדש, אלכסון

שלוש פונקציות עזר מבצעות את העבודה של שלב 4.

half_configurations מפצלת כל שורה נדגמת לחצי פרוטון וחצי נייטרון, ושומרת כל חצי שבעל מספר הנוקלאונים הנכון. שורה עם חצי פרוטון תקף תורמת את החצי הזה גם אם חצי הנייטרון שלה בעל מספר נוקלאונים שגוי. כל חצי נושא את המשקל הכולל הנדגם של השורות שבהן הופיע, וזה מה שמדרג אותו אם תת-המרחב צריך לעבור קיצוץ.

grow_subspace משלבת מחדש את החצאים לכל מכפלה הנופלת במגזר $M_J$ והזוגיות היעד, ומוסיפה לתת-המרחב שניתן לה במקום לבנות אותו מחדש. זה שומר על תת-מרחבים עוקבים מקוננים, וזה מה שהופך את רצף האנרגיה למונוטוני לא-עולה במקום סתם לתנודתי סביב חסם.

recovery_loop הוא שחזור התצורה העצמי-עקבי של מאמר ה-pooled SQD [1]: תיקון שני מספרי הנוקלאונים של חצאי הרגיסטר מול הערכת האכלוס הנוכחית, שילוב מחדש, אלכסון, ולקיחת הערכת האכלוס הבאה מהוקטור העצמי.

בדקו בקפידה את מוסכמות סדר הביטים כדי להימנע מתוצאות שגויות. qiskit-addon-sqd כותבת את עמודה 0 של מטריצת מחרוזות הביט שלה כאינדקס ה-qubit הגבוה ביותר, כך שהיפוך שורה נותן אכלוס מאונדקס לפי qubit; החצי ה"ימני" שלה הוא אינדקסי ה-qubit הנמוכים, שזהו בלוק הפרוטון. בהתאם לכך, recover_configurations לוקחת את num_elec_a כמספר הפרוטונים ואת האכלוסים הממוצעים מסודרים (protons, neutrons) לפי אינדקס qubit. התוסף מניח שביט $i$ מזווג עם ביט $i + N$; ברגיסטר הזה, qubit הפרוטון $i$ ו-qubit הנייטרון $i + N$ הם אותו מצב $(n, \ell, j, m_j)$, כך שההנחה משמעותית פיזיקלית כאן ולא מקרית.

def half_configurations(
    bitstring_matrix, probabilities, sp, n_protons, n_neutrons
):
    """Split each row into proton and neutron halves, keeping each half on its own weight.

    Column 0 of the addon's matrix is the highest qubit index, so reversing a row gives
    occupation indexed by qubit.
    """
    protons, neutrons = {}, {}
    for row, weight in zip(
        bitstring_matrix, np.asarray(probabilities, dtype=float)
    ):
        occupied = np.flatnonzero(row[::-1])
        p = tuple(int(i) for i in occupied if sp[i].tz == -1)
        n = tuple(int(i) for i in occupied if sp[i].tz == +1)
        if len(p) == n_protons:
            protons[p] = protons.get(p, 0.0) + weight
        if len(n) == n_neutrons:
            neutrons[n] = neutrons.get(n, 0.0) + weight
    return protons, neutrons

def product_subspace(sp, protons, neutrons, n_protons, n_neutrons, **targets):
    """Every (proton half) x (neutron half) product that lands in the target sector."""
    return sorted(
        d
        for d in (
            tuple(sorted(tuple(p) + tuple(n)))
            for p in protons
            for n in neutrons
        )
        if symmetry_allowed(sp, d, n_protons, n_neutrons, **targets)
    )

def grow_subspace(
    sp,
    kept_protons,
    kept_neutrons,
    offered_protons,
    offered_neutrons,
    n_protons,
    n_neutrons,
    max_dimension=None,
    **targets,
):
    """Add as many offered halves as the dimension cap allows, never dropping a kept one."""
    kept_p, kept_n = list(kept_protons), list(kept_neutrons)
    new_p = [c for c in offered_protons if c not in set(kept_p)]
    new_n = [c for c in offered_neutrons if c not in set(kept_n)]

    if max_dimension is None:
        kept_p, kept_n = kept_p + new_p, kept_n + new_n
        return (
            product_subspace(
                sp, kept_p, kept_n, n_protons, n_neutrons, **targets
            ),
            kept_p,
            kept_n,
        )

    basis = product_subspace(
        sp, kept_p, kept_n, n_protons, n_neutrons, **targets
    )
    step = max(1, (len(new_p) + len(new_n)) // 24)
    taken_p = taken_n = 0
    while taken_p < len(new_p) or taken_n < len(new_n):
        try_p, try_n = (
            min(taken_p + step, len(new_p)),
            min(taken_n + step, len(new_n)),
        )
        candidate = product_subspace(
            sp,
            kept_p + new_p[:try_p],
            kept_n + new_n[:try_n],
            n_protons,
            n_neutrons,
            **targets,
        )
        if len(candidate) > max_dimension:
            if step == 1:
                break
            step = max(1, step // 2)
            continue
        basis, taken_p, taken_n = candidate, try_p, try_n
    return basis, kept_p + new_p[:taken_p], kept_n + new_n[:taken_n]

def occupancies(sp, dets, vector):
    """Average occupancy of each qubit in a subspace eigenvector, as (protons, neutrons)."""
    half = len(sp) // 2
    occ = np.zeros(len(sp))
    for weight, det in zip(np.abs(vector) ** 2, dets):
        for q in det:
            occ[q] += weight
    return occ[:half], occ[half:]

def sample_occupancies(sp, bitstring_matrix, probabilities):
    """The same quantity estimated directly from sampled bitstrings."""
    half = len(sp) // 2
    weights = np.asarray(probabilities, dtype=float)
    occ = (weights[:, None] * bitstring_matrix[:, ::-1]).sum(
        axis=0
    ) / weights.sum()
    return occ[:half], occ[half:]

def recovery_loop(
    inter,
    sp,
    bitstring_matrix,
    probabilities,
    reference,
    n_protons,
    n_neutrons,
    max_iterations=4,
    energy_tol=1e-4,
    max_dimension=None,
    seed=None,
    **targets,
):
    """Self-consistent configuration recovery, diagonalizing in the product subspace.

    `num_elec_a` is the proton number and `num_elec_b` the neutron number, matching the
    addon's right/left bipartition of the bitstring matrix.
    """
    half = len(sp) // 2
    p_ref = tuple(i for i in reference if sp[i].tz == -1)
    n_ref = tuple(i for i in reference if sp[i].tz == +1)

    survivors, survivor_probs = postselect_by_hamming_right_and_left(
        bitstring_matrix,
        np.asarray(probabilities, dtype=float).copy(),
        hamming_right=n_protons,
        hamming_left=n_neutrons,
    )

    if len(survivors):
        guess = sample_occupancies(sp, survivors, survivor_probs)
    else:  # nothing survived: start from the reference itself
        guess = (
            np.array([1.0 if q in p_ref else 0.0 for q in range(half)]),
            np.array(
                [1.0 if q + half in n_ref else 0.0 for q in range(half)]
            ),
        )

    weights_p, weights_n = {p_ref: np.inf}, {n_ref: np.inf}
    kept_p, kept_n = [p_ref], [n_ref]
    history, best = [], None

    for iteration in range(max_iterations):
        # keep the occupancy estimate strictly inside (0, 1): the heuristic divides by it
        clipped = tuple(np.clip(a, 1e-4, 1.0 - 1e-4) for a in guess)
        recovered, recovered_probs = recover_configurations(
            bitstring_matrix,
            probabilities,
            clipped,
            n_protons,
            n_neutrons,
            rand_seed=None if seed is None else seed + iteration,
        )

        new_p, new_n = half_configurations(
            recovered, recovered_probs, sp, n_protons, n_neutrons
        )
        for config, weight in new_p.items():
            weights_p[config] = weights_p.get(config, 0.0) + weight
        for config, weight in new_n.items():
            weights_n[config] = weights_n.get(config, 0.0) + weight

        def order(w):
            return sorted(w, key=lambda c: (-w[c], c))

        basis, kept_p, kept_n = grow_subspace(
            sp,
            kept_p,
            kept_n,
            order(weights_p),
            order(weights_n),
            n_protons,
            n_neutrons,
            max_dimension=max_dimension,
            **targets,
        )
        energy, vector = ground_state(inter, basis)

        history.append(
            dict(
                iteration=iteration + 1,
                energy=energy,
                dimension=len(basis),
                protons=len(kept_p),
                neutrons=len(kept_n),
                recovered=len(recovered),
                survivors=len(survivors),
            )
        )
        print(
            f"  iteration {iteration + 1}: {len(kept_p)} proton x {len(kept_n)} neutron "
            f"halves -> dimension {len(basis)}, E = {energy:.6f} MeV"
        )

        if best is None or energy < best[0]:
            best = (energy, basis, vector)
            guess = occupancies(
                sp, basis, vector
            )  # the self-consistent update
        if (
            len(history) > 1
            and abs(history[-2]["energy"] - energy) < energy_tol
        ):
            break

    return dict(
        energy=best[0], basis=best[1], vector=best[2], history=history
    )

Backend, תקציב, ופרמטרי הרצה

כל הרצה שבאה בהמשך משתמשת באותו Backend, באותם PassManagers, ובאותו תקציב עומק, כך ששלושתן ניתנות להשוואה ישירה. התקציב מקשר ביניהן: כל מעגל בכל אנסמבל חייב להתאים בתוכו, והוא קובע כמה מהמאגר ניתן בכלל לדגום.

הערכים כאן נבחרו על ידי מדידת עלות מתורגמת (transpiled) כנגד יעד Heron. בעומק שני-qubits של 300 ו-16 מעגלים, גם אנסמבלי 24-qubit וגם אנסמבלי 40-qubit יוצאים מתחת ל-100 מיקרושניות למעגל בבירור, לעומת זמני קוהרנטיות של כמה מאות מיקרושניות. הגדלת התקציב כוללת יותר מהמאגר אך מגדילה את משך המעגל. מדדו את הפשרה הזו עבור ה-Backend שלכם.

# This example assumes you have saved your IBM Quantum Platform account locally.
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=40
)

pass_manager = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=42
)
costing_manager = generate_preset_pass_manager(
    optimization_level=1, backend=backend, seed_transpiler=42
)

DEPTH_BUDGET = 300  # two-qubit depth per circuit
N_CIRCUITS = 16  # circuits per ensemble
SHOTS = 10_000  # shots per circuit
MAX_DIMENSION = 4_000  # largest subspace the dense solver here will build
JOB_TAGS = ["TUT_SBQDNH"]  # initials of the title's content words

# derive the two-qubit basis gate from the target by arity, not from a hard-coded name
two_qubit_basis = sorted(
    name
    for name in backend.target.operation_names
    if backend.target.operation_from_name(name).num_qubits == 2
)
if not two_qubit_basis:
    raise RuntimeError(
        f"{backend.name} exposes no two-qubit gate; pick another backend"
    )

print(
    f"{backend.name}: {backend.num_qubits} qubits, two-qubit basis gate {two_qubit_basis[0]}"
)
print(
    f"two-qubit depth budget {DEPTH_BUDGET}, {N_CIRCUITS} circuits x {SHOTS:,} shots per run"
)
print(
    f"three runs: {3 * N_CIRCUITS} circuits, {3 * N_CIRCUITS * SHOTS:,} shots in total"
)

ibm_phoenix: 120 qubits, two-qubit basis gate cz
two-qubit depth budget 300, 16 circuits x 10,000 shots per run
three runs: 48 circuits, 480,000 shots in total

דוגמת חומרה בקנה מידה קטן

פרק זה עוקב אחר זרימת העבודה בת ארבעת השלבים על QPU, תוך שימוש באותו Backend ובאותו תקציב שערים כמו ההרצות בקנה מידה גדול. הבעיה הקטנה יותר מספקת ייחוס מדויק לבדיקת התוצאה.

הבעיה בקנה מידה קטן היא $^{20}\mathrm{Ne}$: שני פרוטונים ולנטיים ושני נייטרונים ולנטיים בקליפת-$sd$ מעל ליבת $^{16}\mathrm{O}$, עם אינטראקציית USDA [2]. שלושה אורביטלים לכל מין נותנים 24 qubits, והבסיס המלא המותר-סימטריה הוא 640 דטרמיננטות, קטן מספיק כדי להשוות את הערכות האנרגיה עם התשובה המדויקת.

שלב 1: מיפוי קלטים קלאסיים לבעיה קוונטית

קראו את האינטראקציה, בנו את הרגיסטר, ובנו את דטרמיננטת הייחוס. הטבלה הבאה מציגה את מידע הרגיסטר מהרקע, הנקרא ישירות מקובץ האינטראקציה.

N_PROTONS, N_NEUTRONS = 2, 2

ms_sd = read_snt(DATA / "usda.snt", N_PROTONS, N_NEUTRONS)
sp_sd = m_scheme_states(ms_sd)
inter_sd = Interaction(ms_sd, sp_sd)
occ_sd = reference_determinant(sp_sd, inter_sd, N_PROTONS, N_NEUTRONS)

# post-selection splits the register in half, so the two species must contribute equally
n_proton_states = sum(1 for s in sp_sd if s.tz == -1)
if n_proton_states != len(sp_sd) - n_proton_states:
    raise ValueError(
        "this workflow needs equal proton and neutron state counts"
    )

SHELL_LABEL = {0: "s", 1: "p", 2: "d", 3: "f", 4: "g"}
print(
    f"core Z={ms_sd.core_z} N={ms_sd.core_n} plus {N_PROTONS}p + {N_NEUTRONS}n valence "
    f"->  A={ms_sd.mass_number} on {len(sp_sd)} qubits"
)
print(
    f"interaction: {len(ms_sd.tbmes)} J-coupled matrix elements, fitted at "
    f"A_ref={ms_sd.a_ref}, rescaled by (A/A_ref)^{ms_sd.mass_exponent:g} = "
    f"{ms_sd.mass_factor:.6f}\n"
)

print(
    f"{'orbital':>9}  {'SPE (MeV)':>10}  {'proton qubits':>14}  {'neutron qubits':>15}"
)
for o in (o for o in ms_sd.orbitals if o.tz == -1):
    twin = next(
        t
        for t in ms_sd.orbitals
        if t.tz == +1 and (t.n, t.ell, t.j2) == (o.n, o.ell, o.j2)
    )
    qp = [q for q, s in enumerate(sp_sd) if s.orb == o.idx]
    qn = [q for q, s in enumerate(sp_sd) if s.orb == twin.idx]
    print(
        f"{f'{o.n}{SHELL_LABEL[o.ell]}{o.j2}/2':>9}  {ms_sd.spes[o.idx]:>10.4f}  "
        f"{f'{qp[0]}-{qp[-1]}':>14}  {f'{qn[0]}-{qn[-1]}':>15}"
    )

print(f"\nreference determinant occupies qubits {occ_sd}")
print(
    f"  M_J = {sum(sp_sd[i].mj2 for i in occ_sd) / 2:g}, "
    f"parity = {(-1) ** (sum(sp_sd[i].ell for i in occ_sd) % 2):+d}, "
    f"energy = {matrix_element(inter_sd, occ_sd, occ_sd):.6f} MeV"
)

core Z=8 N=8 plus 2p + 2n valence ->  A=20 on 24 qubits
interaction: 158 J-coupled matrix elements, fitted at A_ref=18, rescaled by (A/A_ref)^-0.3 = 0.968886

  orbital   SPE (MeV)   proton qubits   neutron qubits
    0d3/2      2.1117             0-3            12-15
    0d5/2     -3.9257             4-9            16-21
    1s1/2     -3.2079           10-11            22-23

reference determinant occupies qubits (4, 9, 16, 21)
  M_J = 0, parity = +1, energy = -29.765549 MeV

הריצו שני בדיקות על ההמילטוניאן לפני שממשיכים. שתיהן זולות ויכולות לחשוף שגיאות צימוד-מחדש שחישוב אנרגיה בודד עלול לא לזהות.

המילטוניאן בלתי-משתנה תחת סיבוב מארגן את מצביו העצמיים למולטיפלטים של $J$, כך שכל ערך עצמי של מגזר $M_J = 2$ חייב להופיע גם בספקטרום $M_J = 0$ באותה אנרגיה. הפער בין מצב היסוד למצב הנמוך ביותר הנושא $M_J = 2$ הוא אנרגיית העירור $2^+$, שנמדדה: $1.634$ MeV עבור $^{20}\mathrm{Ne}$ [6]. אינטראקציית קליפת-$sd$ אמפירית צפויה להתאים בטווח של כמה מאות keV.

basis_exact_sd = full_basis(sp_sd, N_PROTONS, N_NEUTRONS)
if len(basis_exact_sd) != count_basis(sp_sd, N_PROTONS, N_NEUTRONS):
    raise AssertionError("the basis counter disagrees with the enumeration")
E_REF_SD = matrix_element(inter_sd, occ_sd, occ_sd)
E_EXACT_SD, _ = ground_state(inter_sd, basis_exact_sd)

# the M_J = 2 sector: its spectrum must be contained in the M_J = 0 spectrum
basis_mj2 = full_basis(sp_sd, N_PROTONS, N_NEUTRONS, mj2_target=4)
spectrum_0 = np.linalg.eigvalsh(
    subspace_hamiltonian(inter_sd, basis_exact_sd)
)
spectrum_2 = np.linalg.eigvalsh(subspace_hamiltonian(inter_sd, basis_mj2))
contained = sum(
    1 for e in spectrum_2 if np.min(np.abs(spectrum_0 - e)) < 1e-7
)
if contained != len(spectrum_2):
    raise AssertionError(
        f"rotational invariance broken: only {contained}/{len(spectrum_2)} "
        "M_J=2 eigenvalues appear in the M_J=0 spectrum"
    )

print(
    f"rotational invariance: all {contained} M_J=2 eigenvalues found in the M_J=0 spectrum"
)
print(
    f"E(2+) - E(0+) = {spectrum_2[0] - E_EXACT_SD:.3f} MeV     (experiment: 1.634 MeV)\n"
)
print(f"reference determinant       {E_REF_SD:11.6f} MeV")
print(
    f"exact diagonalization       {E_EXACT_SD:11.6f} MeV   (dimension {len(basis_exact_sd)})"
)
print(f"correlation energy to find  {E_EXACT_SD - E_REF_SD:11.6f} MeV")

rotational invariance: all 497 M_J=2 eigenvalues found in the M_J=0 spectrum
E(2+) - E(0+) = 1.747 MeV     (experiment: 1.634 MeV)

reference determinant        -29.765549 MeV
exact diagonalization        -40.472331 MeV   (dimension 640)
correlation energy to find   -10.706782 MeV

בשלב הבא, בנו את מאגר האופרטורים. יישום שני כללי הבחירה נותן תוצאה חשובה: עבור הייחוס הזה, במרחב המודל הזה, אין בכלל עירורים בודדים מותרים.

הסיבה ספציפית וניתנת לבדיקה. עירור $1p1h$ משמר את $M_J$ רק אם למצב החלקיק אותו $m_j$ כמו לחור. הייחוס מאכלס את שני המצבים בעלי $|m_j|$ הגדול ביותר באורביטל הנמוך ביותר ($m_j = \pm 5/2$ של $0d_{5/2}$), ואף אורביטל אחר בקליפת-$sd$ אינו מגיע ל-$|m_j| = 5/2$, מכיוון ש-$0d_{3/2}$ עוצר ב-$3/2$ ו-$1s_{1/2}$ ב-$1/2$. לכן, אף עירור בודד לא שורד, והקורלציה נישאת כולה על ידי עירורי $2p2h$. זו תכונה של הייחוס והקליפה, לא חוק כללי; התא הבא סופר זאת במקום להניח זאת.

raw_pool_sd = excitation_pool(sp_sd, occ_sd)
pool_sd = [op for op in raw_pool_sd if conserves_symmetry(sp_sd, op)]
ranked_sd = rank_pool(inter_sd, occ_sd, pool_sd)

singles_sd = [
    (h, v)
    for h in occ_sd
    for v in range(len(sp_sd))
    if v not in occ_sd and sp_sd[h].tz == sp_sd[v].tz
]
singles_mj_sd = [
    (h, v) for h, v in singles_sd if sp_sd[h].mj2 == sp_sd[v].mj2
]

print(
    f"1p1h: {len(singles_sd):4d} raw  ->  {len(singles_mj_sd):3d} conserve M_J"
)
print(
    f"2p2h: {len(raw_pool_sd):4d} raw  ->  {len(pool_sd):3d} conserve M_J and couple to a common J\n"
)

print(
    f"{'rank':>4}  {'holes':>9}  {'particles':>11}  {'<ref|H|a> (MeV)':>16}  {'amplitude':>10}"
)
for r, (op, coupling, amplitude) in enumerate(ranked_sd[:8], start=1):
    print(
        f"{r:>4}  {f'{op[0]},{op[1]}':>9}  {f'{op[2]},{op[3]}':>11}  "
        f"{coupling:>16.4f}  {amplitude:>10.4f}"
    )

# what is the best this ansatz could possibly do?  Apply every excitation once and recombine.
reachable = {occ_sd}
for op, _, _ in ranked_sd:
    h1, h2, v1, v2 = op
    reachable |= {
        tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
        for d in reachable
        if {h1, h2} <= set(d) and not {v1, v2} & set(d)
    }
ceiling = product_subspace(
    sp_sd,
    {tuple(i for i in d if sp_sd[i].tz == -1) for d in reachable},
    {tuple(i for i in d if sp_sd[i].tz == +1) for d in reachable},
    N_PROTONS,
    N_NEUTRONS,
)
print(
    f"\nthe pool reaches {len(reachable)} determinants, whose product subspace spans "
    f"{len(ceiling)} of {len(basis_exact_sd)}"
)

1p1h:   40 raw  ->    0 conserve M_J
2p2h:  490 raw  ->   78 conserve M_J and couple to a common J

rank      holes    particles   <ref|H|a> (MeV)   amplitude
   1        4,9          0,3           -1.8714      0.1375
   2      16,21        12,15           -1.8714      0.1375
   3       4,21         3,12            1.6775     -0.1029
   4       9,16         0,15            1.6775     -0.1029
   5        4,9        10,11           -0.8728      0.1168
   6      16,21        22,23           -0.8728      0.1168
   7       4,21         3,17            1.0622     -0.0882
   8       4,21         8,12           -1.0622      0.0882

the pool reaches 412 determinants, whose product subspace spans 640 of 640

שלב 2: אופטימיזציה של הבעיה לביצוע על חומרה קוונטית

התרגום (transpilation) חושף את עלות החומרה של מחרוזות $Z$ של ג'ורדן-ויגנר ואת החיסכון משימוש בעירורי qubit. התא הראשון מודד את שני המבנים כנגד יעד ה-Backend האמיתי ובודק את הטענה, שהוצגה בהגדרה, לפיה השמטת מחרוזות $Z$ משנה את המשרעות אך לא את קבוצת הדטרמיננטות שהמעגל יכול להגיע אליהן.

השוו בין שתי השלכות של ההחלפה הזו. עירור qubit עולה אותו הדבר ללא קשר למרחק בין האינדקסים שלו, כך שעירורי פרוטון-נייטרון, שחוצים את הגבול בין שני חצאי הרגיסטר ומהווים את רוב המאגר, כבר אינם נושאים את העלות הנוספת הזו. כל המאגר מתאים אז בתוך התקציב, מה שאומר שהמגבלה על התוצאה היא הדגימה ולא עומק המעגל.

# 1. do the two constructions reach the same determinants?
# Apply one block to the reference on the window it spans and read off which basis states
# acquire amplitude.  Column 0 of the unitary is the image of |0...0>, and the X gates that
# place the reference are part of the circuit, so that column is exactly what is wanted.
# A fermionic block's window is its whole span, and building a unitary on it costs 4^n, so
# probe the narrowest excitations in the pool rather than the highest-ranked ones.
PROBE_SPAN = 12
narrow = sorted(ranked_sd, key=lambda row: max(row[0]) - min(row[0]))
probes = [op for op, _, _ in narrow if max(op) - min(op) + 1 <= PROBE_SPAN][
    :3
]
if len(probes) < 2:
    raise RuntimeError(
        f"no excitation spans {PROBE_SPAN} qubits or fewer; raise PROBE_SPAN"
    )

print(
    f"{'excitation':>16}  {'span':>5}  {'reachable determinants':>22}  {'same as fermionic?':>19}"
)
for probe_op in probes:
    probe_window = list(range(min(probe_op), max(probe_op) + 1))
    probe_local = tuple(probe_window.index(i) for i in probe_op)
    probe_occ = tuple(
        probe_window.index(i) for i in occ_sd if i in probe_window
    )

    supports = {}
    for parity in (True, False):
        unitary = Operator(
            excitation_ansatz(
                len(probe_window),
                probe_occ,
                [probe_local],
                [0.7],
                measure=False,
                parity=parity,
            )
        ).data
        supports[parity] = frozenset(
            np.flatnonzero(np.abs(unitary[:, 0]) > 1e-10).tolist()
        )

    if len(supports[True]) < 2:
        raise AssertionError(
            f"{probe_op}: the block did not move any amplitude, so this "
            "comparison would be vacuous"
        )
    if supports[True] != supports[False]:
        raise AssertionError(
            f"{probe_op}: the two constructions reach different determinants"
        )
    print(
        f"{str(probe_op):>16}  {len(probe_window):>5}  {len(supports[True]):>22}  {'yes':>19}"
    )

print(
    "\n-> identical support; the amplitudes differ, and pooled SQD only consumes the support\n"
)

# 2. what does each one cost on this backend?
cost_qeb = excitation_costs(
    len(sp_sd), ranked_sd, costing_manager, parity=False
)
cost_jw = excitation_costs(
    len(sp_sd), ranked_sd, costing_manager, parity=True
)

def species(op):
    return "same" if len({sp_sd[i].tz for i in op}) == 1 else "pn"

print(
    f"{'excitation':>10}  {'count':>5}  {'QEB 2q depth':>14}  {'fermionic 2q depth':>19}"
)
for group in ("same", "pn"):
    q = [
        c
        for (op, _, _), c in zip(ranked_sd, cost_qeb)
        if species(op) == group
    ]
    j = [
        c for (op, _, _), c in zip(ranked_sd, cost_jw) if species(op) == group
    ]
    print(
        f"{group:>10}  {len(q):>5}  {f'{min(q)}-{max(q)}':>14}  {f'{min(j)}-{max(j)}':>19}"
    )
print(
    f"{'pool total':>10}  {len(ranked_sd):>5}  {sum(cost_qeb):>14}  {sum(cost_jw):>19}"
)
print(
    f"\nfermionic / qubit-excitation cost ratio: {sum(cost_jw) / sum(cost_qeb):.2f}x"
)
print(
    f"\nensemble capacity: {N_CIRCUITS} circuits at two-qubit depth {DEPTH_BUDGET}"
)

excitation   span  reachable determinants   same as fermionic?
    (4, 9, 5, 8)      6                       2                  yes
(16, 21, 17, 20)      6                       2                  yes
    (4, 9, 6, 7)      6                       2                  yes

-> identical support; the amplitudes differ, and pooled SQD only consumes the support

excitation  count    QEB 2q depth   fermionic 2q depth
      same     26           40-48               48-144
        pn     52           48-48               48-256
pool total     78            3728                 9112

fermionic / qubit-excitation cost ratio: 2.44x

ensemble capacity: 16 circuits at two-qubit depth 300

circuits_sd, bins_sd, isa_sd = pack_to_budget(
    len(sp_sd),
    occ_sd,
    ranked_sd,
    cost_qeb,
    DEPTH_BUDGET,
    N_CIRCUITS,
    pass_manager,
)

PACKED_SD = sum(len(b) for b in bins_sd)
worst_sd = max(two_qubit_depth(c) for c in isa_sd)
worst_count_sd = max(two_qubit_count(c) for c in isa_sd)

print(
    f"packed {PACKED_SD} of {len(ranked_sd)} excitations into {N_CIRCUITS} circuits"
)
print(f"  excitations per circuit  {[len(b) for b in bins_sd]}")
print(f"  two-qubit depth          {[two_qubit_depth(c) for c in isa_sd]}")
print(f"  two-qubit gates          {[two_qubit_count(c) for c in isa_sd]}")
print(
    f"\nworst circuit: two-qubit depth {worst_sd} of a {DEPTH_BUDGET} budget, "
    f"{worst_count_sd} two-qubit gates"
)

packed 78 of 78 excitations into 16 circuits
  excitations per circuit  [5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, 4]
  two-qubit depth          [228, 182, 177, 220, 214, 220, 226, 224, 222, 222, 181, 179, 136, 179, 171, 181]
  two-qubit gates          [234, 231, 227, 228, 225, 225, 233, 229, 233, 226, 230, 223, 232, 226, 176, 185]

worst circuit: two-qubit depth 228 of a 300 budget, 234 two-qubit gates

שלב 3: ביצוע באמצעות פרימיטיבים של Qiskit

הגישו עבודה אחת לכל בעיה, כשהאנסמבל כולו הוא רשימה בודדת של מעגלים. סיבוב שערים ומדידה וניתוק דינמי מופעלים כדי להפחית את השפעות רעש החומרה. התועלת שלהם תלויה במעגל וב-Backend.

המזהה של כל עבודה מודפס. השתמשו ב-service.job("JOB_ID") כדי לאחזר את העבודה שהושלמה ואת תוצאותיה מבלי להשתמש בזמן QPU נוסף.

def sample(isa_circuits, shots, tags):
    """Submit one Sampler job; return the per-circuit bit arrays and the measured QPU seconds."""
    sampler = SamplerV2(mode=backend)
    sampler.options.environment.job_tags = tags
    sampler.options.twirling.enable_gates = True
    sampler.options.twirling.enable_measure = True
    sampler.options.dynamical_decoupling.enable = True
    sampler.options.dynamical_decoupling.sequence_type = "XY4"

    job = sampler.run(isa_circuits, shots=shots)
    print(
        f"job {job.job_id()}: {len(isa_circuits)} circuits x {shots:,} shots "
        f"on {backend.name}"
    )
    return [pub.data.meas for pub in job.result()]

def pool_samples(bit_arrays, sp):
    """Merge the ensemble's bit arrays into one bitstring matrix and probability vector."""
    matrices, weights, total = [], [], 0
    for bit_array in bit_arrays:
        matrix, probabilities = bit_array_to_arrays(bit_array)
        matrices.append(matrix)
        weights.append(probabilities * bit_array.num_shots)
        total += bit_array.num_shots
    counts = np.concatenate(weights)
    matrix = np.vstack(matrices)
    # the same bitstring can appear in more than one circuit; merge duplicate rows
    unique, inverse = np.unique(matrix, axis=0, return_inverse=True)
    merged = np.zeros(len(unique))
    np.add.at(merged, inverse.ravel(), counts)
    return unique, merged / merged.sum(), total

bit_arrays_sd = sample(isa_sd, SHOTS, JOB_TAGS + ["20Ne"])
matrix_sd, probs_sd, shots_sd = pool_samples(bit_arrays_sd, sp_sd)

survivors_sd, _ = postselect_by_hamming_right_and_left(
    matrix_sd,
    probs_sd.copy(),
    hamming_right=N_PROTONS,
    hamming_left=N_NEUTRONS,
)
shot_survival_sd = float(
    probs_sd[
        (matrix_sd[:, len(sp_sd) // 2 :].sum(axis=1) == N_PROTONS)
        & (matrix_sd[:, : len(sp_sd) // 2].sum(axis=1) == N_NEUTRONS)
    ].sum()
)

reference_bits = "".join(
    "1" if q in occ_sd else "0" for q in range(len(sp_sd))
)[::-1]
print(f"\n{shots_sd:,} shots  ->  {len(matrix_sd):,} distinct bitstrings")
print(
    f"  {shot_survival_sd:6.1%} of shots carry the right proton and neutron numbers"
)
print(f"  {len(survivors_sd):,} distinct bitstrings do")

order = np.argsort(-probs_sd)
half = len(sp_sd) // 2
print(f"\n{'neutrons':>{half}} | {'protons':<{half}}   share")
for i in order[:4]:
    bits = "".join("1" if b else "0" for b in matrix_sd[i])
    tag = "   <- reference determinant" if bits == reference_bits else ""
    print(f"{bits[:half]} | {bits[half:]}  {probs_sd[i]:6.2%}{tag}")

if len(survivors_sd) == 0:
    raise RuntimeError(
        "no shot carried the right nucleon numbers; check the backend and "
        "the transpiled circuits before spending more QPU time"
    )

job dap30qtr85ps73fg21p0: 16 circuits x 10,000 shots on ibm_phoenix

160,000 shots  ->  17,221 distinct bitstrings
   31.5% of shots carry the right proton and neutron numbers
  973 distinct bitstrings do

    neutrons | protons        share
001000010000 | 001000010000  20.08%   <- reference determinant
000000010000 | 001000010000   2.25%
001000010000 | 001000000000   2.19%
001000010000 | 000000010000   1.93%

שלב 4: עיבוד לאחר מכן והחזרת התוצאה בפורמט קלאסי רצוי

המירו את הדגימות הקוונטיות להערכת אנרגיה באמצעות אילוצי הסימטריה הגרעינית המתוארים בסעיף רקע.

שחזור הקונפיגורציה מתקן את שני מספרי הנוקלאונים. recover_configurations לוקחת כל ירייה (shot) שיש לה מספר שגוי של פרוטונים או נויטרונים והופכת את הביטים הפחות עקביים עם ההערכה הנוכחית של תפוסות המסלולים הממוצעות, במקום להשליך אותה. במעבר הראשון הערכת התפוסה מגיעה מהיריות ששרדו כבר; לאחר מכן היא מגיעה מ הווקטור העצמי של תת-המרחב הקודם, מה שהופך את התהליך לעצמי-עקבי.

$M_J$ וזוגיות (parity) מוטלים על התוצרים המשולבים מחדש, לא על יריות שלמות. כל ירייה משוחזרת תורמת מחצית פרוטון ומחצית נויטרון, ותת-המרחב נפרש על ידי כל מכפלה של קונפיגורציית פרוטון נדגמת עם קונפיגורציית נויטרון נדגמת שמגיעה ל-$M_J = 0$ עם הזוגיות הנכונה. סינון יריות שלמות לפי $M_J$ כולל, לעומת זאת, היה זורק שתי מחציות טובות למען מספר קוונטי ששייך לצירוף שלהן.

ארבע הבדיקות של המספרים הקוונטיים דוחות חלקים שונים של הדגימות. שני מספרי הנוקלאונים אחראים לרוב הסינון. הזוגיות (parity) מתקיימת באופן אוטומטי בתוך מעטפת גדולה בודדת: לכל מסלול $sd$ יש $\ell$ זוגי ולכל מסלול $pf$ יש $\ell$ אי-זוגי, כך שברגע שמספרי הנוקלאונים נכונים הזוגיות לא יכולה להיות שגויה. הבדיקה נשמרת מכיוון שמרחב מודל חוצה-מעטפות היה הופך אותה לאילוץ בלתי תלוי. הבדיקה של $M_J$ שומרת על התוצרים בתחום התנע הזוויתי המבוקש. הערך של החזקת ארבעה מספרים קוונטיים מדויקים הוא שהם זולים ומדויקים, לא שכל אחד מהם הוא מסנן גדול.

אלכסון נותן חסם עליון וריאציוני. מכיוון שתת-המרחב של כל איטרציה מכיל את הקודם, רצף האנרגיות יורד באופן מונוטוני, וכל איבר בו הוא חסם עליון קפדני על אנרגיית מצב היסוד האמיתית, ללא קשר לרעש בדגימות שיצרו אותו.

result_sd = recovery_loop(
    inter_sd,
    sp_sd,
    matrix_sd,
    probs_sd,
    occ_sd,
    N_PROTONS,
    N_NEUTRONS,
    max_iterations=4,
    max_dimension=MAX_DIMENSION,
    seed=42,
)

E_SQD_SD = result_sd["energy"]
recovered_sd = 100 * (E_SQD_SD - E_REF_SD) / (E_EXACT_SD - E_REF_SD)

print(f"\nreference determinant   {E_REF_SD:11.6f} MeV")
print(
    f"pooled SQD upper bound         {E_SQD_SD:11.6f} MeV   "
    f"(subspace dimension {len(result_sd['basis'])} of {len(basis_exact_sd)})"
)
print(f"exact diagonalization   {E_EXACT_SD:11.6f} MeV")
print(f"\ncorrelation energy recovered: {recovered_sd:.1f}%")

energies_sd = [h["energy"] for h in result_sd["history"]]
if any(b > a + 1e-9 for a, b in zip(energies_sd, energies_sd[1:])):
    raise AssertionError(
        "the subspaces are not nested; the bound should never rise"
    )
if E_SQD_SD < E_EXACT_SD - 1e-7:
    raise AssertionError(
        f"pooled SQD returned {E_SQD_SD:.6f}, below the exact {E_EXACT_SD:.6f}; "
        "a subspace bound cannot beat the full diagonalization"
    )

iteration 1: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
  iteration 2: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV

reference determinant    -29.765549 MeV
pooled SQD upper bound          -40.472331 MeV   (subspace dimension 640 of 640)
exact diagonalization    -40.472331 MeV

correlation energy recovered: 100.0%

הערכת התוצאות

השתמשו בבדיקות הבאות כדי להעריך את התוצאות שלכם על Backend מסוג Heron עם ההגדרות האלה:

• שיעור שרידות היריות (shot survival) לפי שני מספרי הנוקלאונים מודד את חלק היריות עם מספרי הפרוטונים והנויטרונים הנכונים. הוא יכול לרדת ככל שהרגיסטר גדל. שיעור שרידות קרוב לאפס יכול להצביע על בעיה בביצוע המעגל (circuit). בדקו את עומק ה-ISA בשלב 2 ואת הכיול של ה-backend, לא את העיבוד שלאחר מכן.

• לולאת השחזור אמורה להדפיס ממד תת-מרחב שנשאר קבוע או גדל, ואנרגיה שנשארת קבועה או יורדת עם כל איטרציה. אם איטרציה 1 כבר מגיעה ל-MAX_DIMENSION, הפותר הקלאסי ולא הדגימה הוא האילוץ המגביל.

• החלק המשוחזר עבור $^{20}\mathrm{Ne}$ אמור להיות גבוה, מכיוון שתקרת ה-ansatz שחושבה בשלב 1 היא מרחב הדטרמיננטות המלא של 640; ריצה זו היא המקום שבו הדגימה, לא הביטוי (expressiveness), היא המכשול היחיד.

• שתי ההנחות (assertions) בתא הקודם בודקות את החסמים הוריאציוניים. חסם שעולה משמעו שתת-המרחבים הפסיקו להיות מקוננים, וחסם שנמוך מהאנרגיה המדויקת משמעו שמשהו לא בסדר עם ההמילטוניאן, לא עם החומרה.

באופן לא אינטואיטיבי, backend רועש יותר יכול לתת חסם מעט טוב יותר מאחד נקי, מכיוון ששגיאות מייצרות מחצית-קונפיגורציות תקפות שהמעגל האידיאלי לעולם לא היה דוגם, והרחבה של תת-מרחב וריאציוני לא יכולה להעלות את הערך העצמי הנמוך ביותר שלו. סימולציה רועשת יכולה להדגים את אותה תופעה; מדריך זה מראה אותה עם דגימות חומרה.

# IBM Carbon palette: Blue 60 and Blue 80 for data, Gray 100/70/30 for ink and rules
SURFACE, INK, MUTED, RULE = "#ffffff", "#161616", "#6f6f6f", "#c6c6c6"
SERIES, DEEP, PURPLE = "#0f62fe", "#002d9c", "#6929c4"

def convergence_plot(
    history, e_ref, e_exact, title, colour=SERIES, full_dim=None
):
    """Energy against subspace dimension, scaled to the data rather than to the full window.

    A good run lands within a fraction of a percent of the exact answer, so an axis spanning
    reference-to-exact would squash every point onto one line.  The axis is therefore scaled to
    the data (plus the exact line, when there is one), and the right-hand axis carries the
    fraction of the correlation energy so the absolute and relative readings sit side by side.
    """
    dimensions = [h["dimension"] for h in history]
    energies = [h["energy"] for h in history]

    fig, ax = plt.subplots(figsize=(7.4, 4.3), facecolor=SURFACE)
    ax.set_facecolor(SURFACE)
    ax.plot(
        dimensions,
        energies,
        "-o",
        color=colour,
        linewidth=2,
        markersize=8,
        markeredgecolor=SURFACE,
        markeredgewidth=1.5,
        zorder=3,
    )
    stacked = {}
    for h in history:
        # a converged loop repeats the same point; stack the labels so they do not overprint
        key = (round(h["dimension"]), round(h["energy"], 9))
        offset = 12 + 11 * stacked.get(key, 0)
        stacked[key] = stacked.get(key, 0) + 1
        ax.annotate(
            str(h["iteration"]),
            xy=(h["dimension"], h["energy"]),
            xytext=(0, offset),
            textcoords="offset points",
            ha="center",
            fontsize=8,
            color=MUTED,
        )

    span = (max(dimensions) - min(dimensions)) or max(1, max(dimensions) // 4)
    x_left, x_right = (
        min(dimensions) - 0.14 * span,
        max(dimensions) + 0.40 * span,
    )
    ax.set_xlim(x_left, x_right)

    floor = min(energies) if e_exact is None else min(min(energies), e_exact)
    height = max(max(energies) - floor, 1e-3)
    ax.set_ylim(floor - 0.30 * height, max(energies) + 0.42 * height)

    if e_exact is not None:
        ax.axhline(
            e_exact, color=MUTED, linestyle="--", linewidth=1, zorder=1
        )
        label = "exact" + (f", {full_dim:,} determinants" if full_dim else "")
        ax.annotate(
            f"{label}   {e_exact:.3f} MeV".replace("-", "\u2212"),
            xy=(x_left, e_exact),
            xytext=(3, 5),
            textcoords="offset points",
            ha="left",
            va="bottom",
            color=MUTED,
            fontsize=9,
        )

    # the reference determinant is far off this scale; state it rather than plotting it
    ax.annotate(
        f"reference determinant {e_ref:.3f} MeV".replace("-", "\u2212")
        + f"   ({e_ref - max(energies):+.2f} MeV off the top of this axis)".replace(
            "-", "\u2212"
        ),
        xy=(x_right, max(energies) + 0.42 * height),
        xytext=(-3, -12),
        textcoords="offset points",
        ha="right",
        va="top",
        color=MUTED,
        fontsize=8.5,
    )

    if e_exact is not None and abs(e_exact - e_ref) > 1e-9:
        right = ax.twinx()
        low, high = ax.get_ylim()

        def to_percent(e):
            return 100 * (e - e_ref) / (e_exact - e_ref)

        right.set_ylim(to_percent(low), to_percent(high))
        right.set_ylabel("correlation energy recovered (%)", color=MUTED)
        right.tick_params(colors=MUTED)
        for side in ("top", "left"):
            right.spines[side].set_visible(False)
        right.spines["right"].set_color(MUTED)
        right.spines["bottom"].set_color(MUTED)

    ax.set_xlabel("subspace dimension", color=MUTED)
    ax.set_ylabel("ground-state energy (MeV)", color=MUTED)
    ax.set_title(title, color=INK, fontsize=11.5, loc="left", pad=12)
    ax.grid(axis="y", color=RULE, alpha=0.55)
    ax.tick_params(colors=MUTED)
    for side in ("top", "right"):
        ax.spines[side].set_visible(False)
    for side in ("bottom", "left"):
        ax.spines[side].set_color(MUTED)
    fig.tight_layout()
    return fig

convergence_plot(
    result_sd["history"],
    E_REF_SD,
    E_EXACT_SD,
    f"$^{{20}}$Ne: the bound falls as configuration recovery widens the subspace\n"
    f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
    full_dim=len(basis_exact_sd),
)
plt.show()

דוגמת חומרה בקנה מידה גדול

הגדלת קנה המידה משנה רק את הקלטים, כך שהשלב הבא הוא לשלב את ארבעת השלבים לפונקציה אחת ולהריץ אותה פעמיים, בשני המקרים על רגיסטר של 40 קיוביטים במעטפת $pf$ מעל גרעין $^{40}\mathrm{Ca}$ עם האינטראקציה GXPF1 [3].

שתי הריצות ממחישות היבטים שונים של הגדלת קנה המידה:

• ל-$^{44}\mathrm{Ti}$, עם שני פרוטוני ולנס ושני נויטרוני ולנס, יש בסיס של 4,000 דטרמיננטות. ה רגיסטר הוא 40 קיוביטים, אבל הבעיה עדיין קטנה מספיק כדי לאלכסן במדויק על מחשב נייד, כך שתוכלו להשוות את תוצאת החומרה לייחוס מדויק לאחר הגדלת גודל הרגיסטר.

• ל-$^{48}\mathrm{Cr}$, עם ארבעה פרוטוני ולנס וארבעה נויטרוני ולנס, יש 1,963,461 דטרמיננטות מותרות בסימטריה באותם 40 קיוביטים. הפותר הצפוף של המדריך אינו יכול לאלכסן את המרחב המלא הזה, כך שהריצה מחזירה חסם עליון קפדני ואת הדטרמיננטה הייחוס שאותה הוא משפר.

עקבו אחר שני גדלים לאורך שתי הריצות. החלק של המאגר (pool) שנכנס בתוך תקציב השערים הקבוע מתכווץ ככל שהמאגר גדל, ו-pack_ensemble מדווח כמה נכלל. תת- המרחב מפסיק להיות מוגבל על ידי דגימה ומתחיל להיות מוגבל על ידי MAX_DIMENSION, המטריצה הגדולה ביותר שהפותר הקלאסי הצפוף בונה כאן. בקנה מידה זה, חישוב ייצור היה משתמש בפותר של אינטראקציית קונפיגורציה נבחרת (selected-CI).

שילוב שלבים 1–4

הפונקציה הבאה קוראת לאותם שלבים כמו בהדרכה, באותו הסדר.

def sqd_run(snt_file, n_protons, n_neutrons, name, exact=True):
    """The whole workflow for one nucleus.  Returns a record of every stage."""
    # -------------------------Step 1-------------------------
    ms = read_snt(DATA / snt_file, n_protons, n_neutrons)
    sp = m_scheme_states(ms)
    inter = Interaction(ms, sp)
    if sum(1 for s in sp if s.tz == -1) * 2 != len(sp):
        raise ValueError(
            f"{name}: post-selection needs equal proton and neutron state counts"
        )
    reference = reference_determinant(sp, inter, n_protons, n_neutrons)
    e_ref = matrix_element(inter, reference, reference)

    raw = excitation_pool(sp, reference)
    ranked = rank_pool(
        inter, reference, [op for op in raw if conserves_symmetry(sp, op)]
    )
    print(
        f"{name}: {len(sp)} qubits, {n_protons}p + {n_neutrons}n, A = {ms.mass_number}"
    )
    print(
        f"  2p2h pool {len(raw)} raw -> {len(ranked)} symmetry-allowed; "
        f"reference energy {e_ref:.6f} MeV"
    )

    # -------------------------Step 2-------------------------
    costs = excitation_costs(len(sp), ranked, costing_manager)
    circuits, bins, isa = pack_to_budget(
        len(sp),
        reference,
        ranked,
        costs,
        DEPTH_BUDGET,
        N_CIRCUITS,
        pass_manager,
    )
    packed = sum(len(b) for b in bins)
    worst = max(two_qubit_depth(c) for c in isa)
    worst_count = max(two_qubit_count(c) for c in isa)
    print(
        f"  packed {packed} of {len(ranked)} excitations; worst circuit two-qubit depth "
        f"{worst}, {worst_count} two-qubit gates"
    )

    # -------------------------Step 3-------------------------
    # a unique tag per run, so the jobs are findable later
    bit_arrays = sample(isa, SHOTS, JOB_TAGS + [name])
    matrix, probabilities, shots = pool_samples(bit_arrays, sp)
    survival = float(
        probabilities[
            (matrix[:, len(sp) // 2 :].sum(axis=1) == n_protons)
            & (matrix[:, : len(sp) // 2].sum(axis=1) == n_neutrons)
        ].sum()
    )
    print(
        f"  {shots:,} shots -> {len(matrix):,} distinct bitstrings, "
        f"{survival:.1%} of shots with the right nucleon numbers"
    )
    if survival == 0.0:
        raise RuntimeError(
            f"{name}: no shot carried the right nucleon numbers"
        )

    # -------------------------Step 4-------------------------
    result = recovery_loop(
        inter,
        sp,
        matrix,
        probabilities,
        reference,
        n_protons,
        n_neutrons,
        max_iterations=4,
        max_dimension=MAX_DIMENSION,
        seed=42,
    )
    energy = result["energy"]

    full_dim = count_basis(sp, n_protons, n_neutrons)  # cheap, even when huge
    e_exact = None
    if exact:
        full = full_basis(sp, n_protons, n_neutrons)
        if len(full) != full_dim:
            raise AssertionError(
                f"{name}: counted {full_dim} determinants but enumerated "
                f"{len(full)}"
            )
        e_exact, _ = ground_state(inter, full)

    print(f"  reference {e_ref:11.6f} MeV     pooled SQD {energy:11.6f} MeV")
    if e_exact is not None:
        print(
            f"  exact     {e_exact:11.6f} MeV  (dimension {full_dim})  ->  "
            f"{100 * (energy - e_ref) / (e_exact - e_ref):.1f}% of the correlation energy"
        )
        if energy < e_exact - 1e-7:
            raise AssertionError(
                f"{name}: pooled SQD bound is below the exact energy"
            )
    else:
        print(
            f"  no exact reference: the symmetry-allowed basis is {full_dim:,} determinants"
        )
        print(
            f"  the bound captures {energy - e_ref:.6f} MeV of correlation energy"
        )
    print()

    return dict(
        name=name,
        qubits=len(sp),
        pool=len(ranked),
        packed=packed,
        two_qubit=worst,
        two_qubit_gates=worst_count,
        shots=shots,
        distinct=len(matrix),
        survival=survival,
        dimension=len(result["basis"]),
        full_dim=full_dim,
        e_ref=e_ref,
        e_sqd=energy,
        e_exact=e_exact,
        history=result["history"],
        # the subspace and its eigenvector cannot be reconstructed from the summary --
        # they depend on the sampled shots -- so keep them for the scaling analysis
        interaction=inter,
        states=sp,
        reference=reference,
        ranked=ranked,
        basis=result["basis"],
        vector=result["vector"],
    )

pretty = {"20Ne": "$^{20}$Ne", "44Ti": "$^{44}$Ti", "48Cr": "$^{48}$Cr"}

small_scale = dict(
    name="20Ne",
    qubits=len(sp_sd),
    pool=len(ranked_sd),
    packed=PACKED_SD,
    two_qubit=worst_sd,
    two_qubit_gates=worst_count_sd,
    shots=shots_sd,
    distinct=len(matrix_sd),
    survival=shot_survival_sd,
    dimension=len(result_sd["basis"]),
    full_dim=len(basis_exact_sd),
    e_ref=E_REF_SD,
    e_sqd=E_SQD_SD,
    e_exact=E_EXACT_SD,
    history=result_sd["history"],
    interaction=inter_sd,
    states=sp_sd,
    reference=occ_sd,
    ranked=ranked_sd,
    basis=result_sd["basis"],
    vector=result_sd["vector"],
)

$^{44}\mathrm{Ti}$: אותה זרימת עבודה על רגיסטר של 40 קיוביטים

למעטפת $pf$ מעל $^{40}\mathrm{Ca}$ יש ארבעה מסלולים לכל מין ו-20 תת-מצבים מגנטיים כל אחד, כך שהרגיסטר הוא 40 קיוביטים. שני פרוטוני ולנס ושני נויטרוני ולנס יוצרים את $^{44}\mathrm{Ti}$, עם 4,000 דטרמיננטות מותרות בסימטריה — בערך פי שישה מהבסיס של $^{20}\mathrm{Ne}$, תוך שימוש ב-40 קיוביטים במקום 24.

זוהי הגדולה מבין שתי הדוגמאות שהמחברת (notebook) יכולה לפתור במדויק, כך שתוכלו להשוות את תוצאת החומרה לייחוס מדויק.

large_scale_verified = sqd_run("gxpf1.snt", 2, 2, "44Ti", exact=True)

44Ti: 40 qubits, 2p + 2n, A = 44
  2p2h pool 1602 raw -> 174 symmetry-allowed; reference energy -44.309387 MeV
  packed 96 of 174 excitations; worst circuit two-qubit depth 272, 285 two-qubit gates
job dap31a02fm4c73f67dp0: 16 circuits x 10,000 shots on ibm_phoenix
  160,000 shots -> 48,170 distinct bitstrings, 18.6% of shots with the right nucleon numbers
  iteration 1: 187 proton x 189 neutron halves -> dimension 3891, E = -47.849086 MeV
  iteration 2: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
  iteration 3: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
  reference  -44.309387 MeV     pooled SQD  -47.876666 MeV
  exact      -47.876666 MeV  (dimension 4000)  ->  100.0% of the correlation energy

$^{48}\mathrm{Cr}$: מעבר ליכולת האלכסון המדויק של המדריך

הוספת שני פרוטונים ושני נויטרונים משתמשת באותו רגיסטר של 40 קיוביטים (4, 4 עבור $^{48}\mathrm{Cr}$) ומגדילה את גודל הבסיס בפקטור של כ-491, ל-1,963,461 דטרמיננטות מותרות בסימטריה. מטריצה כזו רחוקה בהרבה מכל דבר שהמדריך הזה יבנה, ולכן exact=False: אין אנרגיית ייחוס מדויקת, רק החסם הוריאציוני והדטרמיננטה הייחוס שאותה הוא משפר.

שני דברים משתנים בקנה מידה זה, ושניהם נראים בהדפסה. המאגר גדל למאות עירורים מותרים, כך שתקציב השערים הקבוע מכסה כעת מיעוט ממנו במקום את כולו. בנוסף, תת-המרחב של המכפלות שהדגימות פורשות גדול מ-MAX_DIMENSION, כך שהפותר הצפוף חותך אותו לפי משקל הדגימה. החסם נשאר קפדני אך עלול להיות פחות מדויק מחסם שמחושב מכל הקונפיגורציות שנדגמו. חישוב ייצור היה שומר את הדגימות ומשתמש בפותר שתומך בתת-מרחב גדול יותר.

large_scale_unverified = sqd_run("gxpf1.snt", 4, 4, "48Cr", exact=False)

48Cr: 40 qubits, 4p + 4n, A = 48
  2p2h pool 5536 raw -> 582 symmetry-allowed; reference energy -93.041237 MeV
  packed 96 of 582 excitations; worst circuit two-qubit depth 224, 279 two-qubit gates
job dap32a02fm4c73f67eog: 16 circuits x 10,000 shots on ibm_phoenix
  160,000 shots -> 55,436 distinct bitstrings, 18.6% of shots with the right nucleon numbers
  iteration 1: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
  iteration 2: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
  reference  -93.041237 MeV     pooled SQD  -96.481598 MeV
  no exact reference: the symmetry-allowed basis is 1,963,461 determinants
  the bound captures -3.440361 MeV of correlation energy

הערכת תוצאה ללא ייחוס מדויק

לריצת $^{48}\mathrm{Cr}$ אין ייחוס מדויק במסגרת מדריך זה. השתמשו בדגימות הקיימות כדי להעריך התכנסות ולהשוות עם קו הבסיס של הבחירה הקלאסית, ללא זמן QPU נוסף או אלכסון של המרחב המלא.

האם היא התכנסה? סדרו מחדש את הדטרמיננטות שנשמרו לפי המשקל שלהן בווקטור העצמי המתכנס ותת-המרחבים הופכים למקוננים, כך שאלכסון הבלוק המוביל $d \times d$ עבור סולם של $d$ עוקב אחר ירידת החסם על פני שני סדרי גודל של גודל תת-המרחב. אם היא עדיין יורדת בתלילות ב -$d$ הגדול ביותר, תקרת הממד של הפותר הקלאסי היא האילוץ המגביל ו-MAX_DIMENSION הוא הפרמטר להגדלה. אם היא התייצבה, הוספת עוד מהדטרמיננטות שנשמרו מציעה שיפור מועט; התקדמות נוספת עשויה לדרוש דגימה של קונפיגורציות נוספות. ה המילטוניאן נבנה פעם אחת בגודל המלא וכל שלב הוא בלוק עיקרי שלו, כך שכל המעבר עולה בניית מטריצה אחת ולא אחת לכל שלב.

כיצד דגימה קוונטית משתווה לבחירה קלאסית? השוו עם תת-מרחב באותו גודל שנבחר על ידי הליך הבחירה הקלאסי: קחו את המאגר המדורג לפי תורת ההפרעות בסדר ציון, הגדילו את תת-מרחב המכפלות לאותו ממד, ואלכסנו אותו במקום. שתי העקומות הן חסמים עליונים קפדניים על אותו המילטוניאן, כך שזו שנמצאת נמוכה יותר באותו ממד בחרה את הדטרמיננטות הטובות יותר. השוואה זו קובעת האם דגימת החומרה משפרת את הערכת האנרגיה ביחס לקו הבסיס הקלאסי הזה.

תת-מרחב זה אינו נבחר עבור מצבים מעוררים. שחזור הקונפיגורציה מכוון את תת-המרחב באמצעות תפוסות מצב היסוד, כך שהערכים העצמיים הגבוהים יותר רחוקים בהרבה מהתכנסות מ הנמוך ביותר, ואנרגיית העירור הראשונה יוצאת הרבה מעל $2^+$ הנמדד. הגעה נכונה למצבים מעוררים דורשת תת-מרחב שנבחר עבורם.

def subspace_scaling(
    inter, basis, vector, points=18, smallest=32, largest=None
):
    """Nested Rayleigh-Ritz sweep: the lowest eigenvalue of the leading d x d block, for a ladder of d.

    Reordering the basis by descending weight in the converged eigenvector makes every subspace in
    the ladder a subset of the next, so the energies fall monotonically and each one is a valid
    variational bound.  H is built once at full size; each rung is a principal block.
    """
    order = np.argsort(-(np.abs(vector) ** 2))
    ordered = [basis[i] for i in order]
    weights = (np.abs(vector) ** 2)[order]
    if (
        largest is not None
    ):  # cap the ladder so two subspaces end at a common dimension
        ordered, weights = ordered[:largest], weights[:largest]
    H = subspace_hamiltonian(inter, ordered)
    dimensions = np.unique(
        np.geomspace(smallest, len(ordered), points).astype(int)
    )
    rows = [
        (
            int(d),
            float(
                eigh(H[:d, :d], eigvals_only=True, subset_by_index=[0, 0])[0]
            ),
        )
        for d in dimensions
    ]
    return rows, np.cumsum(weights)

def classical_selection(
    inter, sp, reference, ranked, target, n_protons, n_neutrons
):
    """The subspace classical perturbative ranking would pick, grown to `target` dimension.

    Same product construction as the sampled subspace, and the same truncation discipline -- half
    configurations are offered to `grow_subspace` in order of importance and it takes as many as
    fit.  The only difference from the sampled path is where the ordering comes from: PT2 score
    here, measured sampling weight there.  So the comparison isolates *which determinants got
    chosen* and nothing else.

    Truncating by any other rule would not be a fair baseline.  Slicing an arbitrarily ordered
    list, for instance, keeps determinants by accident rather than by importance and makes the
    classical subspace look worse than classical selection really is.
    """
    p_ref = tuple(i for i in reference if sp[i].tz == -1)
    n_ref = tuple(i for i in reference if sp[i].tz == +1)
    reached = {reference}
    proton_order, neutron_order = [p_ref], [n_ref]
    seen_p, seen_n = {p_ref}, {n_ref}
    product_budget = 4 * target

    for op, _, _ in ranked:  # ranked is already in descending PT2 score
        h1, h2, v1, v2 = op
        fresh = {
            tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
            for d in reached
            if {h1, h2} <= set(d) and not {v1, v2} & set(d)
        }
        reached |= fresh
        for det in fresh:  # first appearance fixes a half's rank
            half_p = tuple(i for i in det if sp[i].tz == -1)
            half_n = tuple(i for i in det if sp[i].tz == +1)
            if half_p not in seen_p:
                seen_p.add(half_p)
                proton_order.append(half_p)
            if half_n not in seen_n:
                seen_n.add(half_n)
                neutron_order.append(half_n)
        if len(proton_order) * len(neutron_order) > product_budget:
            # Half-configuration products over-count the subspace, because only the
            # symmetry-allowed ones survive `product_subspace`.  Stopping on the product
            # count alone can therefore leave the basis far short of `target`, so check
            # the dimension actually realized and widen the budget if it falls short.
            trial, _, _ = grow_subspace(
                sp,
                [p_ref],
                [n_ref],
                proton_order,
                neutron_order,
                n_protons,
                n_neutrons,
                max_dimension=target,
            )
            if len(trial) >= target:
                break
            product_budget *= 2

    basis, _, _ = grow_subspace(
        sp,
        [p_ref],
        [n_ref],
        proton_order,
        neutron_order,
        n_protons,
        n_neutrons,
        max_dimension=target,
    )
    return basis

run = large_scale_unverified
if "basis" not in run:
    raise RuntimeError(
        "this cell needs the subspace and eigenvector that sqd_run now returns; "
        "re-run the sqd_run definition and the 48Cr cell"
    )

print(
    f"{run['name']}: sweeping nested subspaces of the sampled basis "
    f"(dimension {run['dimension']})"
)
sampled_rows, cumulative = subspace_scaling(
    run["interaction"], run["basis"], run["vector"]
)

print(
    f"{run['name']}: building the classically selected subspace at the same dimension"
)
classical_basis = classical_selection(
    run["interaction"],
    run["states"],
    run["reference"],
    run["ranked"],
    run["dimension"],
    4,
    4,
)
# Both subspaces must be scored at the same dimension.  Symmetry filtering can still leave
# the classical construction short of the target when the ranked pool runs out, so take the
# dimension both actually reach, cap both ladders there, and verify they agree.
common_dim = min(sampled_rows[-1][0], len(classical_basis))
if common_dim < sampled_rows[-1][0]:
    sampled_rows, _ = subspace_scaling(
        run["interaction"], run["basis"], run["vector"], largest=common_dim
    )
classical_rows, _ = subspace_scaling(
    run["interaction"],
    classical_basis,
    ground_state(run["interaction"], classical_basis)[1],
    largest=common_dim,
)
if sampled_rows[-1][0] != classical_rows[-1][0]:
    raise RuntimeError(
        f"comparison dimensions differ: sampled {sampled_rows[-1][0]}, "
        f"classical {classical_rows[-1][0]}"
    )

advantage = sampled_rows[-1][1] - classical_rows[-1][1]
direction = "lower" if advantage < 0 else "higher"
verdict = "beats" if advantage < 0 else "does not beat"
descent = next(
    e for d, e in reversed(sampled_rows) if d <= sampled_rows[-1][0] / 2
)
for fraction in (0.90, 0.99):
    count = int(np.searchsorted(cumulative, fraction) + 1)
    print(
        f"  {fraction:.0%} of the eigenvector norm sits on {count} determinants "
        f"({count / run['full_dim']:.1e} of the {run['full_dim']:,}-determinant space)"
    )
print(
    f"  bound still falling {1000 * (sampled_rows[-1][1] - descent):+.1f} keV "
    f"over the last doubling of dimension"
)
print(
    f"  sampled {sampled_rows[-1][1]:.6f} MeV vs classically selected "
    f"{classical_rows[-1][1]:.6f} MeV at a verified common dimension of "
    f"{classical_rows[-1][0]:,}"
)
print(
    f"  -> the sampled subspace is {abs(advantage) * 1000:.0f} keV {direction}"
)

48Cr: sweeping nested subspaces of the sampled basis (dimension 3977)
48Cr: building the classically selected subspace at the same dimension
  90% of the eigenvector norm sits on 107 determinants (5.4e-05 of the 1,963,461-determinant space)
  99% of the eigenvector norm sits on 593 determinants (3.0e-04 of the 1,963,461-determinant space)
  bound still falling -15.6 keV over the last doubling of dimension
  sampled -96.481598 MeV vs classically selected -95.314510 MeV at a verified common dimension of 3,957
  -> the sampled subspace is 1167 keV lower

fig, axes = plt.subplots(1, 2, figsize=(11.2, 4.0), facecolor=SURFACE)

# left: two nested convergence curves on the same axes
ax = axes[0]
ax.set_facecolor(SURFACE)
ax.plot(
    [d for d, _ in sampled_rows],
    [e for _, e in sampled_rows],
    "-o",
    color=SERIES,
    linewidth=2,
    markersize=5,
    markeredgecolor=SURFACE,
    markeredgewidth=1,
    zorder=4,
    label="sampled on the QPU",
)
ax.plot(
    [d for d, _ in classical_rows],
    [e for _, e in classical_rows],
    "--s",
    color=MUTED,
    linewidth=1.6,
    markersize=4,
    markeredgecolor=SURFACE,
    markeredgewidth=1,
    zorder=3,
    label="classically selected, same size",
)
ax.axhline(run["e_ref"], color=RULE, linestyle=":", linewidth=1.2, zorder=1)
ax.annotate(
    f"reference determinant {run['e_ref']:.2f} MeV".replace("-", "\u2212"),
    xy=(sampled_rows[-1][0], run["e_ref"]),
    xytext=(-2, 4),
    textcoords="offset points",
    ha="right",
    va="bottom",
    color=MUTED,
    fontsize=8,
)

# mark the gap between the two curves at the largest dimension, not either curve alone
edge = sampled_rows[-1][0]
ax.plot(
    [edge, edge],
    [classical_rows[-1][1], sampled_rows[-1][1]],
    "-",
    color=SERIES,
    linewidth=1.0,
    alpha=0.7,
    zorder=2,
)
ax.annotate(
    f"{abs(advantage) * 1000:.0f} keV {direction}\nat equal dimension",
    xy=(edge, 0.5 * (classical_rows[-1][1] + sampled_rows[-1][1])),
    xytext=(-8, 0),
    textcoords="offset points",
    ha="right",
    va="center",
    color=SERIES,
    fontsize=8.5,
)

ax.set_xscale("log")
ax.set_xlim(sampled_rows[0][0] * 0.75, edge * 1.5)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("variational upper bound (MeV)", color=MUTED)
ax.set_title(
    f"{pretty[run['name']]}: the bound, and the subspace it {verdict}",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)
legend = ax.legend(frameon=False, fontsize=8.5, loc="lower left")
for text in legend.get_texts():
    text.set_color(MUTED)

# right: why a few thousand determinants can bound two million
ax = axes[1]
ax.set_facecolor(SURFACE)
ranks = np.arange(1, len(cumulative) + 1)
ax.plot(ranks, 100 * cumulative, "-", color=DEEP, linewidth=2, zorder=3)
for fraction, style, label_y in ((0.90, ":", 46), (0.99, "--", 24)):
    count = int(np.searchsorted(cumulative, fraction) + 1)
    ax.axvline(count, color=MUTED, linestyle=style, linewidth=1, zorder=1)
    ax.annotate(
        f"{fraction:.0%} of the norm\non {count} determinants",
        xy=(count, label_y),
        xytext=(7, 0),
        textcoords="offset points",
        ha="left",
        va="center",
        color=MUTED,
        fontsize=8.5,
    )
ax.set_xscale("log")
ax.set_xlim(0.8, len(cumulative) * 2.6)
ax.set_ylim(0, 104)
ax.set_xlabel("determinants, ordered by weight", color=MUTED)
ax.set_ylabel("cumulative share of the eigenvector (%)", color=MUTED)
ax.set_title(
    f"Sparsity: {run['full_dim']:,} determinants in the sector",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)

for ax in axes:
    ax.grid(axis="y", color=RULE, alpha=0.55)
    ax.tick_params(colors=MUTED, labelsize=8.5)
    for side in ("top", "right"):
        ax.spines[side].set_visible(False)
    for side in ("bottom", "left"):
        ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()

השוואת שלוש הריצות

אנרגיות מוחלטות אינן ניתנות להשוואה בין גרעינים שונים ואינטראקציות שונות, לכן התמקדו בחלק אנרגיית הקורלציה המשוחזרת בין הריצות, במקומות שבהם קיים ייחוס מדויק. השוו גם את עומק המעגל (circuit) ואת החלק של היריות שהושלכו.

runs = [small_scale, large_scale_verified, large_scale_unverified]

print(
    f"{'run':>6}  {'qubits':>6}  {'pool':>9}  {'2q depth':>8}  {'2q gates':>8}  "
    f"{'shots kept':>10}  {'dim':>6}  {'of':>9}  {'% corr':>7}"
)
for r in runs:
    fraction = (
        "--"
        if r["e_exact"] is None
        else f"{100 * (r['e_sqd'] - r['e_ref']) / (r['e_exact'] - r['e_ref']):.1f}%"
    )
    coverage = "{}/{}".format(r["packed"], r["pool"])
    print(
        f"{r['name']:>6}  {r['qubits']:>6}  {coverage:>9}  "
        f"{r['two_qubit']:>8}  {r['two_qubit_gates']:>8}  {r['survival']:>9.1%}  "
        f"{r['dimension']:>6}  {(r['full_dim'] or 0):>9,}  {fraction:>7}"
    )

print()
for r in runs:
    exact = (
        f"exact {r['e_exact']:11.6f}"
        if r["e_exact"] is not None
        else "exact  unavailable"
    )
    print(
        f"{r['name']:>6}   reference {r['e_ref']:11.6f}   pooled SQD {r['e_sqd']:11.6f}   {exact} MeV"
    )

run  qubits       pool  2q depth  2q gates  shots kept     dim         of   % corr
  20Ne      24      78/78       228       234      31.5%     640        640   100.0%
  44Ti      40     96/174       272       285      18.6%    4000      4,000   100.0%
  48Cr      40     96/582       224       279      18.6%    3977  1,963,461       --

  20Ne   reference  -29.765549   pooled SQD  -40.472331   exact  -40.472331 MeV
  44Ti   reference  -44.309387   pooled SQD  -47.876666   exact  -47.876666 MeV
  48Cr   reference  -93.041237   pooled SQD  -96.481598   exact  unavailable MeV

# Left: how much of the correlation energy was recovered, where the exact answer is known.
# Right: the bound itself for the run that has nothing to score against.
scored = [r for r in runs if r["e_exact"] is not None]

fig, ax = plt.subplots(figsize=(6.4, 3.9), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
labels = [
    f"{pretty[r['name']]}\n{r['qubits']} qubits\n{r['full_dim']:,} determinants"
    for r in scored
]
fractions = [
    100 * (r["e_sqd"] - r["e_ref"]) / (r["e_exact"] - r["e_ref"])
    for r in scored
]
shades = [SERIES, DEEP, PURPLE]
bars = ax.bar(
    labels, fractions, width=0.46, color=shades[: len(scored)], zorder=3
)
for bar, fraction, r in zip(bars, fractions, scored):
    ax.annotate(
        f"{fraction:.1f}%",
        xy=(bar.get_x() + bar.get_width() / 2, fraction),
        xytext=(0, 5),
        textcoords="offset points",
        ha="center",
        va="bottom",
        color=INK,
        fontsize=10,
    )
    ax.annotate(
        f"dim {r['dimension']:,}",
        xy=(bar.get_x() + bar.get_width() / 2, 3),
        ha="center",
        va="bottom",
        color=SURFACE,
        fontsize=8.5,
    )
ax.axhline(100, color=MUTED, linestyle="--", linewidth=1, zorder=1)
ax.annotate(
    "exact diagonalization",
    xy=(-0.45, 100),
    xytext=(0, 4),
    textcoords="offset points",
    ha="left",
    va="bottom",
    color=MUTED,
    fontsize=8.5,
)
ax.set_ylim(0, 118)
ax.set_ylabel("correlation energy recovered (%)", color=MUTED)
ax.set_title(
    f"Where the exact answer is known ({backend.name})",
    color=INK,
    fontsize=11,
    loc="left",
    pad=10,
)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
    ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
    ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()

# the same convergence view as the walkthrough, for the run with no exact reference
convergence_plot(
    large_scale_unverified["history"],
    large_scale_unverified["e_ref"],
    None,
    f"{pretty[large_scale_unverified['name']]}: "
    f"{large_scale_unverified['full_dim']:,} determinants, no exact answer to score against\n"
    f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
    colour=DEEP,
)
plt.show()

סיכום

זרימת עבודה אחת, ללא שינוי מלבד הקלטים שלה, רצה על QPU בשלושה גדלי בעיה: בעיה של 24 קיוביטים שאפשר לבדוק במדויק, בעיה של 40 קיוביטים שעדיין אפשר לבדוק במדויק, ובעיה של 40 קיוביטים עם כמעט שני מיליון מצבי בסיס מעבר ליכולת האלכסון המדויק של מדריך זה.

שלוש הריצות ממחישות את הנקודות הבאות:

• השלב הקוונטי צריך רק להציע דטרמיננטות. המעגל קבוע, מוזרע מתורת ההפרעות מסדר שני, ומעולם לא מאופטם. שום דבר בזרימת העבודה לא זקוק לכך שהאמפליטודות שלו יהיו מדויקות, רק שהתמיכה (support) שלו תהיה שימושית. אלכסון קלאסי בתת-המרחב הנבחר נותן חסם עליון וריאציוני, אם כי החסם משתנה עם הקונפיגורציות שנדגמו.

• עירורי קיוביט (qubit excitations) מפחיתים את עומק המעגל. מכיוון שרק התמיכה חשובה, בלוקי העירור הפרמיוני ניתנים להחלפה בעירורי קיוביט, שהעלות שלהם לא גדלה עם המרחק בין המסלולים שהם מחברים. שלב 2 מדד את החיסכון על ה-backend בפועל, וזהו ההבדל בין מעגל שנכנס בנוחות בתוך זמן הקוהרנטיות לבין כזה שלא.

• שחזור הקונפיגורציה משתמש מחדש בדגימות רועשות. כל ירייה עם מספר שגוי של פרוטונים או נויטרונים מתוקנת כנגד הערכת התפוסה הנוכחית במקום להיות מושלכת, וכל מחצית-קונפיגורציה משוחזרת יכולה להוסיף קונפיגורציות לתת-המרחב. הרחבת תת-מרחב וריאציוני לא יכולה להעלות את הערך העצמי הנמוך ביותר שלו. מדריך זה מדגים שחזור קונפיגורציה באמצעות דגימות חומרה.

• האילוץ המגביל זז ככל שמגדילים את קנה המידה. ב-24 קיוביטים ה-ansatz יכול היה להגיע לתשובה המדויקת, ורק הדגימה עמדה בדרך. ב-40 קיוביטים עם ארבעה נוקלאונים ולנס לכל מין, תקציב השערים מכסה מיעוט מהמאגר, והפותר הקלאסי הצפוף מגביל את תת-המרחב. הידיעה איזה מבין השלושה מגביל אתכם היא המיומנות המעשית שזרימת עבודה זו מלמדת.

הצעדים הבאים

המלצות

חקרו את המשאבים הקשורים הבאים:

• אלכסון קוונטי מבוסס דגימה של המילטוניאן כימי: אותו אלגוריתם מיושם על מבנה אלקטרוני, באמצעות הפותר selected-CI של תוסף ה-SQD.

• תיעוד תוסף ה-SQD: כלי עזר לבחירה לאחר מדידה (post-selection), דגימת משנה (subsampling) ושחזור קונפיגורציה.

• אלגוריתמי אלכסון קוונטי: קורס מלא על אלכסון תת-מרחבים, כולל וריאנטים של קריילוב (Krylov).

• מבוא לתעתוק (transpilation): אפשרויות מנהל המעברים (pass manager) שחשובות כאשר מעגל נשלט על ידי שערי שני-קיוביטים.

• מצבי הרצה: חקרו את מצב batch לתזמון עבודות עצמאיות.

הרחבות לשקול

• החלפת הפותר הצפוף. MAX_DIMENSION הוא התקרה על הכל בקנה מידה של $^{48}\mathrm{Cr}$, ו-np.linalg.eigh על מטריצה צפופה הוא הסיבה לכך. בניית אותו המילטוניאן מוקרן כמטריצה דלילה ושימוש בפותר ערכים עצמיים איטרטיבי כגון scipy.sparse.linalg.eigsh, או פותר Davidson או selected-CI שתוכנן עבור אינטראקציות דו-גופיות גרעיניות, יכול לתמוך בתת-מרחבים גדולים יותר. הגבול המעשי תלוי בדלילות המטריצה, בזיכרון הזמין, ובהתכנסות הפותר, ומדריך זה אינו בודק את ההרחבה הזו. qiskit_addon_sqd.fermion.solve_sci של תוסף ה-SQD אינו תחליף ישיר: הוא עוטף פותר מבנה אלקטרוני ומצפה לאינטגרלים חד- ודו-גופיים בצורה הזו, כך שמבנה המכפלה המשותף של פרוטון $\times$ נויטרון אינו מספיק בפני עצמו. השימוש בו היה דורש מיפוי של אינטראקציית מודל המעטפת ממשוואה (1) לאותם אינטגרלים ואימות התוצאה מול האנרגיות המדויקות שהמחברת הזו כבר מחשבת.

• הוספת אצוות (batching) ודגימת משנה (subsampling). זרימת העבודה המתפרסמת של pooled SQD מאלכסנת כמה דגימות משנה עצמאיות לכל איטרציה ושומרת את הטובה ביותר. מדריך זה משתמש באצווה אחת לכל איטרציה, מה שאינו מזיק לחסם הוריאציוני אך אינו מספק את מידע השונות שמציין האם יריות נוספות היו עוזרות.

• מצבים מעוררים ותחומים אחרים. הערכים העצמיים הגבוהים יותר של כל המילטוניאן תת-מרחב הם חסמים עליונים על מצבים מעוררים באותו תחום סימטריה, והרצה ב-$M_J \neq 0$ מגיעה לתחומים אחרים. הבדיקה של $2^+$ בשלב 1 כבר מהווה חצי מחישוב זה.

• מרחב מודל חוצה-מעטפות. הזוגיות מתקיימת באופן אוטומטי בתוך מעטפת גדולה בודדת, וזו הסיבה שהיא לא עושה עבודה כאן. מרחב $sd$-$pf$ מערבב זוגיות $\ell$, מה שהופך את הזוגיות לאילוץ רביעי אמיתי, כזה שלא תיקון משקל-Hamming של SQD ולא בניית המכפלה היו תופסים בעצמם.

• גרעינים עם מספר מסה אי-זוגי. reference_determinant דורשת מספר ולנס זוגי בכל מין, מכיוון שמילוי מזווג הפוך-בזמן הוא מה שכופה $M_J = 0$. גרעין אי-זוגי דורש יעד $M_J$ חצי-שלם וייחוס לא מזווג.

נספח

סעיף זה מסביר את ההיגיון שמאחורי פונקציות העזר שהוצגו בסעיף הגדרה.

מדוע שינוי הקנה מידה התלוי במסה אינו אופציונלי

אינטראקציות אמפיריות של מודל המעטפת מותאמות במסה אחת ומיושמות על פני שרשרת של איזוטופים, כאשר איברי המטריצה הדו-גופיים משתנים בקנה מידה כ-$(A/A_{\mathrm{ref}})^{p}$. שני קובצי האינטראקציה נושאים $p = -0.3$, עם $A_{\mathrm{ref}} = 18$ עבור משפחת USD ו-$42$ עבור GXPF1. בשורת הכותרת הדו-גופית של קובץ .snt, שני המספרים האלה נמצאים במקום שבו תדר אוסצילטור ואנרגיית ליבה היו יכולים באופן סביר להימצא, מה שהופך אותם לקלים לקריאה שגויה; קריאת המעריך כאנרגיית ליבה קבועה מוסיפה היסט מזויף לכל איבר אלכסוני וגם מבטלת את שינוי קנה המידה, ומשנה את אנרגיית הקורלציה בכמה אחוזים. בדיקת הסימטריה בשלב 1 אינה מאמתת בעצמה את קנה מידה האנרגיה. השוואת אנרגיית העירור $2^+$, הנמדדת ב-MeV, עם הניסוי מספקת בדיקה נוספת על שינוי קנה המידה התלוי במסה. אנרגיית עירור היא הפרש בין רמות, כך שהיא לא מזהה היסט קבוע שמוחל על כל האנרגיות.

מדוע הייחוס נמצא על ידי חיפוש ולא על ידי מילוי

הייחוס המובן מאליו הוא הדטרמיננטה שממלאת את אנרגיות החלקיק הבודד הנמוכות ביותר. זו אינה הדטרמיננטה בעלת האנרגיה הנמוכה ביותר, מכיוון שהאלכסון של משוואה (1) כולל את האיבר הדו-גופי $\sum_{i<j} \langle ij \| ij \rangle$, ואינטראקציית הזיווג מעדיפה מאוד לאכלס שותפים הפוכי-זמן $(+m_j, -m_j)$ ב-$|m_j|$ הגדול ביותר הזמין. במעטפת $sd$ זהו ההבדל בין הזוג $m_j = \pm 1/2$ לזוג $m_j = \pm 5/2$ של $0d_{5/2}$, והוא שווה כ-1 MeV; במעטפת $pf$, הוא שווה קרוב יותר ל-2. מכיוון שאנרגיית הייחוס מגדירה את האפס של מדד "אנרגיית הקורלציה המשוחזרת", בחירה גרועה מנפחת את המדד הזה ונותנת נקודת התחלה פחות מדויקת.

הגבלה למילויים מזווגים הופכת חיפוש ממצה לזול, עם $\binom{n_{\mathrm{pairs}}}{k}$ מועמדים לכל מין (כמה אלפים לכל היותר), ומבטיחה $M_J = 0$. בכל מקרה במדריך זה שניתן לבדוק מול ספירה מלאה, החיפוש מחזיר את הדטרמיננטה בעלת האלכסון הנמוך ביותר הגלובלית, שהיא גם הרכיב הבודד הגדול ביותר של מצב היסוד המדויק.

מדוע האמפליטודה מסדר ראשון, ולא הזווית המדויקת של שני-רמות

אלכסון ההמילטוניאן $2 \times 2$ במרחב $\{|\Phi_{\mathrm{ref}}\rangle, |\alpha\rangle\}$ נותן את זווית הערבוב $\theta_{\mathrm{exact}} = \tfrac{1}{2}\arctan(2V/\Delta)$; אפשר להתפתות לקרוא לזו הבחירה הנכונה עבור זוג רמות מבודד. ב-ansatz הזה, כמה עשרות בלוקי עירור פועלים ברצף על אותו ייחוס, כך שאופטימיזציה של כל בלוק בנפרד לא בהכרח מייעלת את המעגל המורכב.

תפקיד המעגל קובע את בחירת הזווית. מכיוון ש- $|\tfrac{1}{2}\arctan(2x)| \le |x|$ לכל $x$ ממשי, הזווית המדויקת תמיד קטנה יותר בגודלה מהאמפליטודה מסדר ראשון $t = V/\Delta$, ולכן תמיד משאירה יותר אמפליטודה על הדטרמיננטה הייחוס. מעגל ששומר יותר אמפליטודה על הייחוס מחזיר את הייחוס לעיתים קרובות יותר ודטרמיננטות מעוררות שונות לעיתים רחוקות יותר. עבור pooled SQD, הפלט השימושי של ירייה הוא דטרמיננטה שהשלב הקלאסי עדיין לא ראה, מה שמניע את השימוש בזווית הגדולה יותר במדריך זה. אף אחת מהזוויות לא צריכה להיות מדויקת, מכיוון שהאלכסון הקלאסי משליך את האמפליטודות של המעגל לחלוטין ומגזר משלו.

מדוע pooled SQD יכול להשתמש בעירורי קיוביט

העירור הפרמיוני $T = a_{v_1}^\dagger a_{v_2}^\dagger a_{h_2} a_{h_1}$ ממופה תחת ג'ורדן-ויגנר לשמונה מחרוזות פאולי, כל אחת נושאת אופרטורי $Z$ על כל קיוביט בין האינדקסים החיצוניים ביותר. מחרוזות אלה מקודדות את הסימן הפרמיוני, והעלות שלהן גדלה עם הטווח, שעבור עירור פרוטון-נויטרון הוא כל הרגיסטר.

מחיקתן נותנת את אופרטור עירור הקיוביט של Yordanov ואחרים [5]. זהו אופרטור שונה: המצב שהוא מכין נבדל מזה הפרמיוני בסימנים של האמפליטודות שלו, ושתי התפלגויות הדגימה יכולות להיבדל באופן משמעותי. מה שהוא לא משנה הוא אילו דטרמיננטות בעלות אמפליטודה שאינה אפס, מכיוון שכל בלוק עדיין מסתובב בתוך אותו מרחב דו-ממדי $\{|d\rangle, |d'\rangle\}$ עבור כל דטרמיננטה $d$ שהוא פועל עליה, והוא עדיין משמר במדויק את שני מספרי הנוקלאונים, $M_J$, והזוגיות. קבוצת הדטרמיננטות הנגישה היא אפוא זהה, וקבוצת הדטרמיננטות הנגישה היא הדבר היחיד שבו pooled SQD משתמש; האלכסון הקלאסי מקצה את האמפליטודות שלו בעצמו בכל מקרה. שלב 2 מאמת את הטענה של תמיכה זהה על אופרטור אמיתי מהמאגר ומודד כמה חוסכת ההחלפה.

המגבלה היא שמשקלי הדגימה שונים, כך ששני המבנים לא יגלו דטרמיננטות באותו סדר במספר יריות סופי. מכיוון שהדירוג שקובע אילו עירורים נכנסים למעגלים הוא קלאסי ולא משתנה, והשלב הקלאסי משקלל מחדש הכל בכל מקרה, ההבדל במשקלי הדגימה הוא פשרה עבור עומק מעגל מופחת.

מדוע $M_J$ שייך לשלב המכפלה

גם בחירה לאחר מדידה (post-selection) וגם שחזור קונפיגורציה פועלים על משקלי המינג: מספר הפרוטונים במחצית אחת של הרגיסטר, ומספר הנויטרונים בשנייה. $M_J = M_p + M_n$ אינו מהצורה הזו. זו תכונה של קונפיגורציית פרוטון מזווגת עם קונפיגורציית נויטרון. ירייה שמחצית הפרוטון ומחצית הנויטרון שלה נושאות כל אחת את מספר הנוקלאונים הנכון מכילה שתי מחציות-קונפיגורציה שימושיות גם כאשר ערכי ה-$M_J$ שלהן לא מתבטלים, מכיוון שמחצית הפרוטון ב-$M_p = +1$ טובה לחלוטין ברגע שהיא מזווגת עם מחצית נויטרון ב-$M_n = -1$. סינון יריות שלמות לפי $M_J$ כולל זורק את שתי המחציות, בעוד שהטלת $M_J$ על התוצרים המשולבים מחדש שומרת עליהן. אותה טענה מסבירה מדוע recover_configurations לא זקוקה למושג של $M_J$ כדי להיות שימושית במקרה הזה.

מקורות

1. J. Robledo-Moreno, M. Motta, H. Haas, et al., "Chemistry beyond the scale of exact diagonalization on a quantum-centric supercomputer", Science Advances 11, eadu9991 (2025). arXiv:2405.05068

2. B. A. Brown and W. A. Richter, "New USD Hamiltonians for the sd shell", Physical Review C 74, 034315 (2006). The embedded usda.snt file carries the USDA parameters as tabulated by W. A. Richter, S. Mkhize and B. A. Brown, "sd-shell observables for the USDA and USDB Hamiltonians", Physical Review C 78, 064302 (2008).

3. M. Honma, T. Otsuka, B. A. Brown and T. Mizusaki, "Effective interaction for pf-shell nuclei", Physical Review C 65, 061301(R) (2002).

4. B. Huron, J. P. Malrieu and P. Rancurel, "Iterative perturbation calculations of ground and excited state energies from multiconfigurational zeroth-order wavefunctions", The Journal of Chemical Physics 58, 5745 (1973).

5. Y. S. Yordanov, D. R. M. Arvidsson-Shukur and C. H. W. Barnes, "Efficient quantum circuits for quantum computational chemistry", Physical Review A 102, 062612 (2020).

6. National Nuclear Data Center, Evaluated Nuclear Structure Data File, Brookhaven National Laboratory. Source of the measured $2^+$ excitation energies quoted in Step 1.
